安全阀和泄压阀

AL-10

* 可手动执行泄压试验
* 小型，重量轻，容易安装






AL-10

仕様

特点 扬程式 / 螺丝型 / 球墨铸铁 / 杠杆式
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽
连接方式 JIS Rc 螺丝型
工作压力 0.05 - 1 MPa
压力范围 0.05 - 1.0 MPa 请参见设置压力范围表。
适用温度 最高220℃
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁
阀门 铸青铜或不锈钢
阀座 铸青铜或不锈钢

备注



尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 40 40 1
20A(3/4) 45 50 1.5
25A(1) 50 60 1.8
32A(1 1/4) 60 70 3.1
40A(1 1/2) 65 75 4.5
50A(2) 80 85 6.2

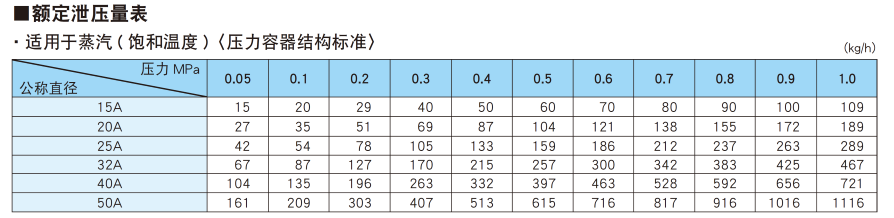

关于流量

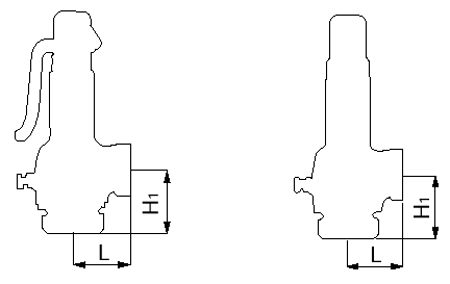

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(634.62 KB)

CAD图纸

(80.78 KB)

产品图纸

(543.07 KB)
