减压阀/汽水分离器

GD-43N-10

* 接液部件SCS14A/SUS316不锈钢
* 材料标识可循环使用
* 通过压力平衡结构实现稳定的压力控制






GD-43N-20

仕様

特点 水, 不锈钢,法兰盘型, JWWA认证
类型 直动式
仕様 产品种类 直动式
口径 15A (1/2") - 25A (1")
适用流体 冷水和热水
连接方式 JIS 10K FF法兰盘型
一次压力 Max. 0.07 - 1 MPa
二次压力 0.02 - 0.5 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 5 - 90℃
材料 阀体 不锈钢 (SCS14A)
阀门和阀座 FKM,不锈钢
膜片 FKM, PTFE

备注

* 二次压力
(A): 0.02-0.1 MPa
(B): 0.1-0.25 MPa
(C): 0.25-0.5 MPa

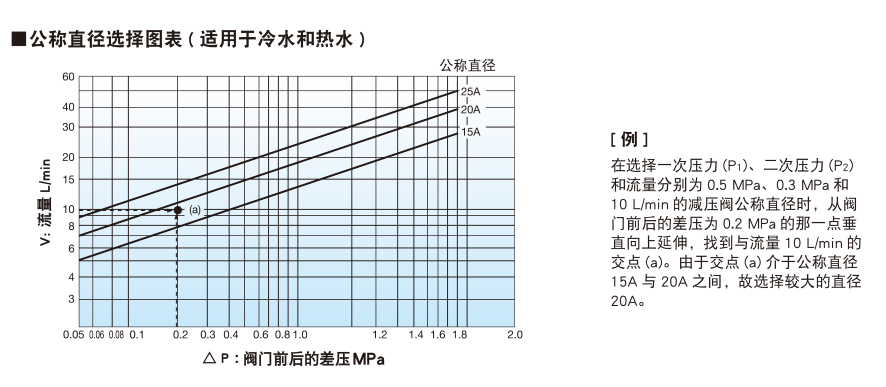

关于流量




尺寸图

Dimensional drawing



Product

Data Download

CAD图纸

产品说明书

(1.09 MB)

产品图纸

产品图纸

(339.65 KB)
