手动阀
BLV-2SF
* BLV-2SF的阀体为不锈钢材质。
* 全通径式球阀
* 抗静电设计可防止阀门上产生静电。
* 防爆式阀杆设计，因此即使卸下压盖，也可以防止阀杆由于内部压力而弹出。
手动阀
* BLV-2SF的阀体为不锈钢材质。
* 全通径式球阀
* 抗静电设计可防止阀门上产生静电。
* 防爆式阀杆设计，因此即使卸下压盖，也可以防止阀杆由于内部压力而弹出。
| 种类 | 球阀 / 不锈钢 / 法兰型 | |
|---|---|---|
| 仕様 | 产品种类 | 球阀 |
| 口径 | 15A (1/2") - 100A (4") | |
| 适用流体 | 蒸汽・空气・水・油・其他非危险流体 | |
| 连接方式 | JIS 10K RF, ANSI 150lb RF或 EN PN16法兰盘型 | |
| 最高压力 | 1.4 MPa | |
| 使用压力和温度 | 请参考压力-温度适用表 | |
| 最高压力 | JIS 10K:最高1.4MPa / EN PN16: 最高1.6MPa / ANSI 150lb RF: 最高 1.9MPa | |
| 材料 | 阀体 | 不锈钢 |
| 球体密封 | PTFE | |

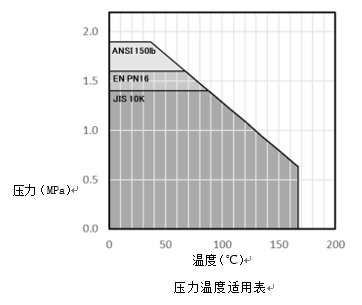

压力-温度适用表

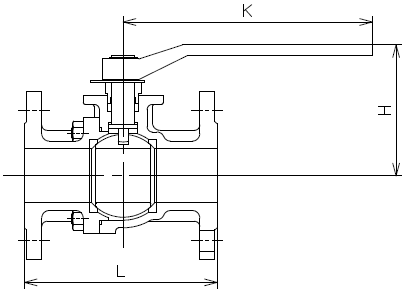

| Size | L | H | K | 重量/JIS 10K | 重量/ANSI 150lb |
|---|---|---|---|---|---|
| 15A(1/2") | 108 | 73 | 145 | 1.9 | 1.6 |
| 20A(3/4") | 117 | 79 | 145 | 2.3 | 1.9 |
| 25A(1") | 127 | 91 | 165 | 3.8 | 2.8 |
| 32A(1-1/4") | 140 | 94 | 165 | 4.8 | 3.7 |
| 40A(1-1/2") | 165 | 113 | 230 | 6.5 | 5.9 |
| 50A(2") | 178 | 122 | 230 | 8.6 | 8.5 |
| 65A(2-1/2") | 190 | 144 | 230 | 12.7 | 12.6 |
| 80A(3") | 203 | 151 | 320 | 17.8 | 18.1 |
| 100A(4") | 229 | 165 | 320 | 24 | 28.2 |
| Size | L | H | K | 重量 |
|---|---|---|---|---|
| 15A(1/2") | 130 | 73 | 145 | 2.1 |
| 20A(3/4") | 150 | 79 | 145 | 2.8 |
| 25A(1") | 160 | 91 | 165 | 4.3 |
| 32A(1-1/4") | 180.3 | 94 | 165 | 5.8 |
| 40A(1-1/2") | 200 | 113 | 230 | 7.5 |
| 50A(2") | 230 | 122 | 230 | 10.2 |
| 65A(2-1/2") | 290 | 144 | 230 | 15 |
| 80A(3") | 310 | 151 | 320 | 20.7 |
| 100A(4") | 350 | 165 | 320 | 28.5 |
