安全阀和泄压阀

AL-4S

* 结构简单，便于维护
* 阀体材料系列：球墨铸铁和不锈钢
* 最高设定压力：2.0MPa






AL-4S

仕様

特点 扬程式 / 法兰盘型 / 球墨铸铁 / 最高 2.0MPa
类别 泄压阀
类型 扬程式
仕様 产品种类 安全阀/泄压阀
口径 65A (2-1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS 20K FF 法兰盘型
工作压力 0.05 - 2 MPa
压力范围 0.05 - 2.0 MPa
适用温度 最高220℃
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁*
阀门 不锈钢
阀座 不锈钢

备注

* 可提供不锈钢材质。

尺寸(mm)和重量(kg)
Size L (mm) H1 (mm)
65A(2 1/2) 135 125
80A(3) 135 135
100A(4) 160 150

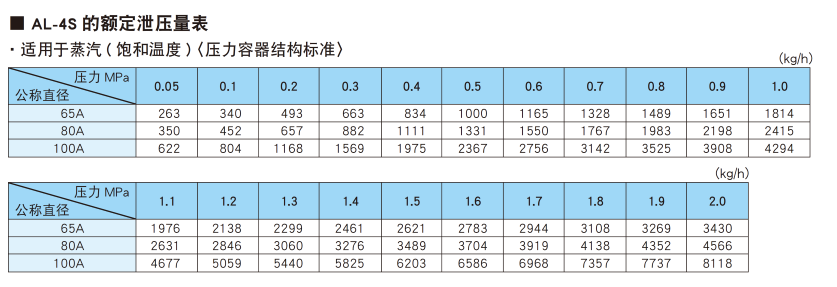

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(626.45 KB)

CAD图纸

(45.82 KB)

产品图纸

(310.54 KB)
