减压阀/汽水分离器

GDK-2000

* 大容量
* 反应灵敏
* 用于远程控制






GDK-2000

仕様

特点 遥控 / 球墨铸铁 / 螺纹型 / 法兰盘型
类型 远程气动式 / 直动式
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型,JIS 20K RF/10K FF 法兰盘型, ASME Class 150/300 法兰盘型, EN PN25 法兰盘型
一次压力 0.1 - 2 MPa
二次压力 0.05 - 1.4 MPa

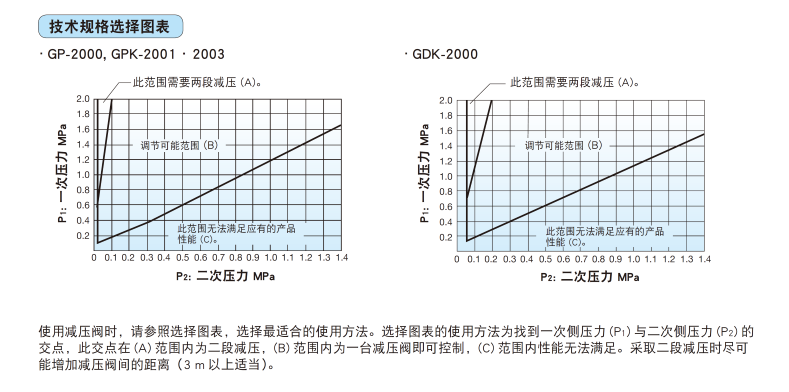

二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
阀门、阀座 不锈钢
膜片 不锈钢

备注




JIS Rc screwed
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 244 12.4 5
20A(3/4) 150 244 12.4 7.2
25A(1) 160 251 16.4 10.9
32A(1-1/4) 180 282 19.9 14.3
40A(1-1/2) 180 282 19.9 18.8
50A(2) 230 319 30.5 32



关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

产品目录

(1.56 MB)

CAD图纸

CAD图纸

(315.36 KB)

产品图纸

产品图纸

(858.33 KB)
