减压阀/汽水分离器

GD-20

* 采用压力平衡结构,即使一次压力波动,二次压力仍保持稳定
* 接液部件为不锈钢或全不锈钢材质






GD-20

仕様

特点 液体,气体,不锈钢
类型 直动式
仕様 产品种类 直动式
口径 15A (1/2") - 100A (4")
适用流体 水、油(煤油、重油A和B)、空气、其他非危险性液体
连接方式 JIS 10K FF 法兰盘型
一次压力 Max. 1 MPa
二次压力 0.05 - 0.7 MPa (*)
最高温度 80 ℃
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 5 - 80℃
材料 阀体 不锈钢
阀瓣 NBR
阀座 不锈钢
膜片 NBR

备注

*二次压力
不锈钢接液部件
[15-80A]
A: 0.05-0.25MPa
B: 0.26-0.7MPa

[100A]
A: 0.05-0.25MPa
B: 0.26-0.5MPa

全不锈钢材质
[15-25A]
A: 0.05-0.2MPa
B: 0.21-0.6MPa

[32-50A]
A: 0.05-0.2MPa
B: 0.21-0.46MPa

Enter a value in the following field for a calculation of flow rate.


Application:
Temperature:  degree(C)
* Fill in only when you have selected Air.
Inlet pressure:  MPa
Reduced pressure:  MPa

* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.


不锈钢接液部件
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 145 310 9.8 2.5
20A(3/4) 150 310 9.8 4
25A(1) 150 333 12.0 5
32A(1-1/4) 195 397 20.7 8
40A(1-1/2) 195 397 20.7 12
50A(2) 195 415 23.0 16
65A(2-1/2) 270 555 48.0 28
80A(3) 270 582 52.4 36
100A(4) 308 645 84.0 68

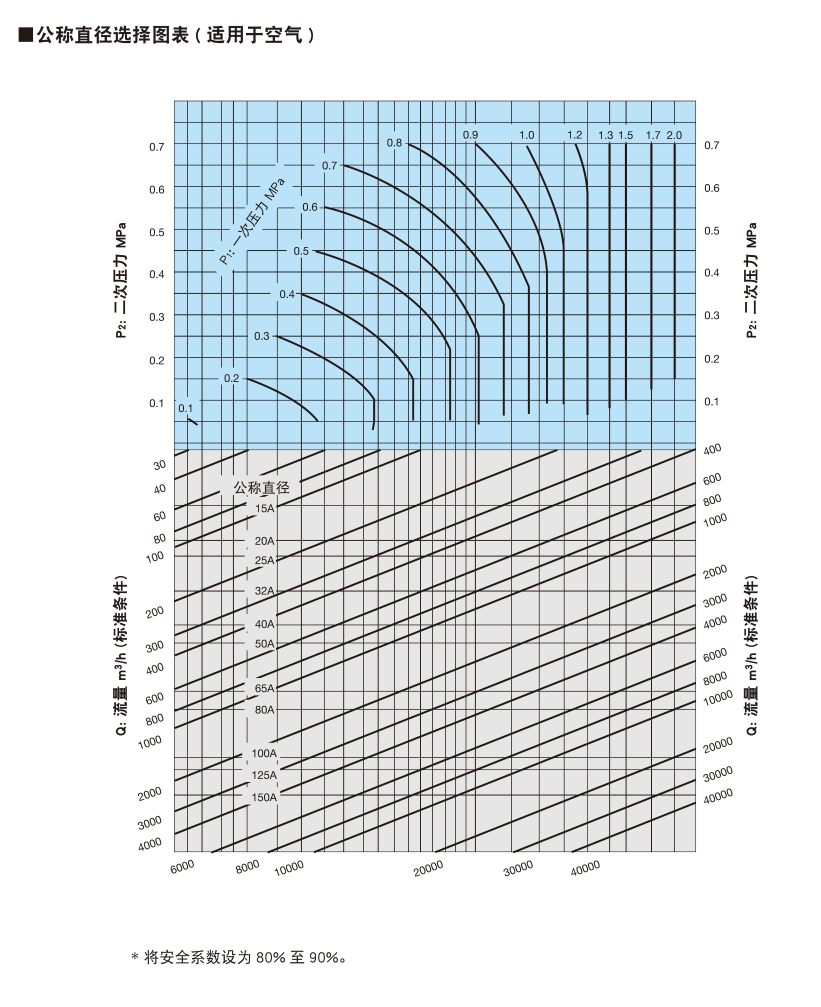

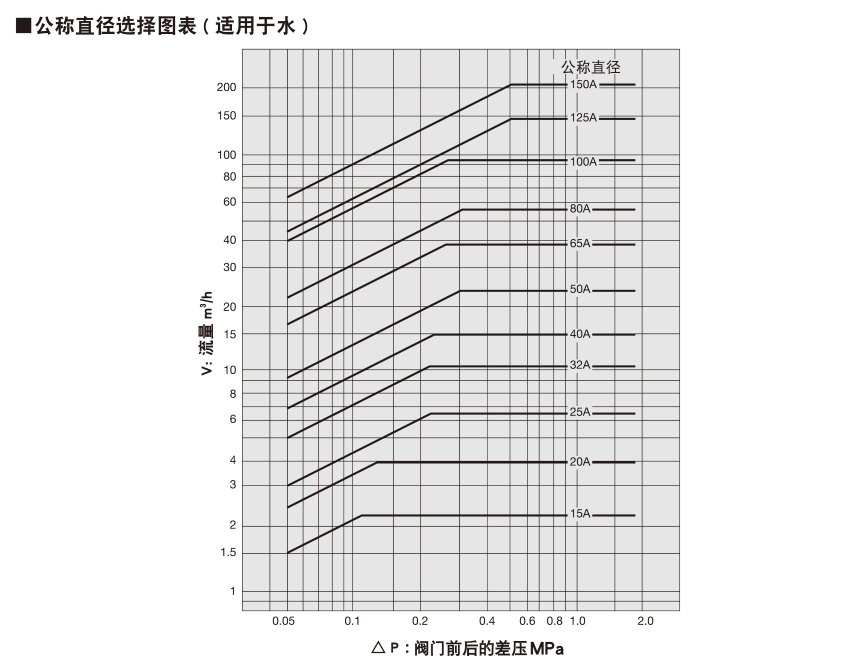

关于流量





尺寸图

Dimensional drawing
