减压阀/汽水分离器

GD-27G

* 用于气体
* 直动式
* 触液部件采用防腐材料
* 噪音小,压力控制稳定
* 内置过滤网防御垃圾问题
* 封闭式结构确保无泄漏






GD-27G

仕様

特点 直动式 / 一次压力 1.0MPa / 用于气体
类型 直动式
仕様 产品种类 直动式
口径 25A (1") - 100A (4")
适用流体 空气和其它非危险性流体
连接方式 JIS 10K FF 法兰盘型
一次压力 Max. 1 MPa
二次压力 0.05 - 0.7 MPa (*)
最高温度 90 ℃
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高90℃
材料 阀体 青铜
阀门 合成橡胶
阀座 青铜
膜片 合成橡胶

备注

* 二次压力
(A): 0.05-0.35 MPa
(B): 0.3-0.7 MPa

Enter a value in the following field for a calculation of flow rate.


Application:
Temperature:  degree(C)
* Fill in only when you have selected Air.
Inlet pressure:  MPa
Reduced pressure:  MPa

* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.



Size L (mm) H (mm) Weight (kg) Cv value
25A(1) 160 170 5.1 3.5
32A(1 1/4) 200 224 7.5 6
40A(1 1/2) 200 224 7.7 7
50A(2) 220 239.5 10.9 11
65A(2 1/2) 220 329 20.0 21
80A(3) 230 345 22.0 26
100A(4) 270 412 33.0 38

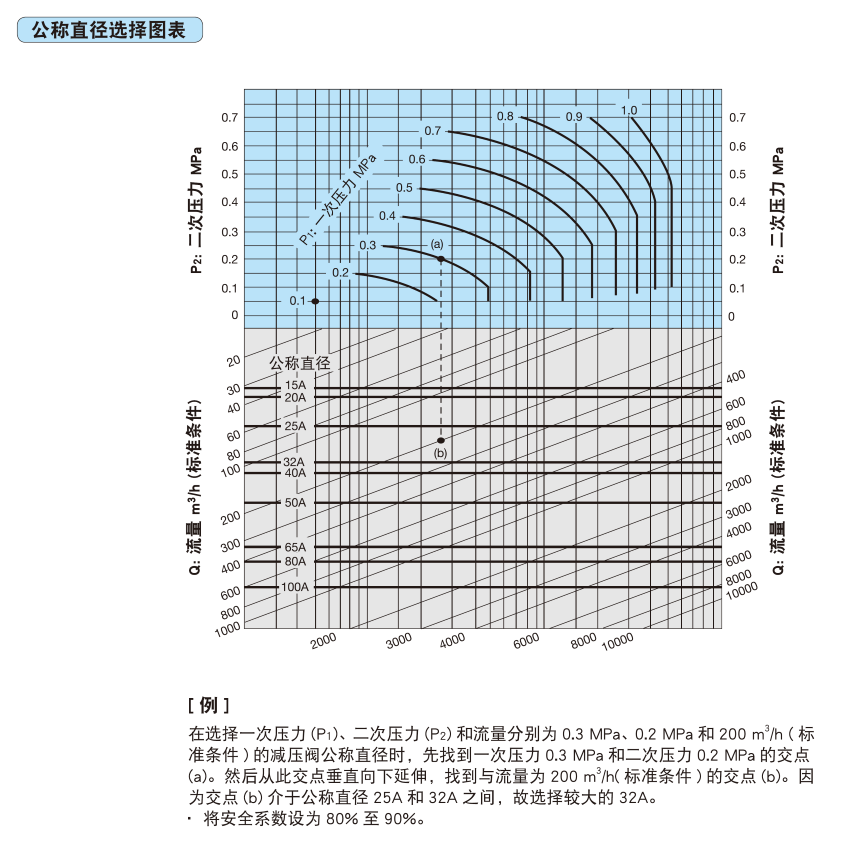

关于流量




尺寸图

Dimensional drawing


Product

Data Download

产品目录

产品目录

(868.33 KB)

CAD图纸

CAD图纸

(123.25 KB)

CAD图纸

产品说明书

(1.49 MB)

产品图纸

产品图纸

(406.09 KB)
