减压阀/汽水分离器

GD-26GS

* 用于气体
* 直动式
* 触液部件采用防腐材料
* 噪音小,压力控制稳定
* 内置过滤网防御垃圾问题
* 封闭式结构确保无泄漏






GD-26GS

仕様

特点 直动式 / 不锈钢触液件
类型 直动式
仕様 产品种类 直动式
口径 20A (3/4") - 50A (2")
适用流体 空气和其它非危险性流体
连接方式 JIS Rc 螺纹型
一次压力 Max. 1 MPa
二次压力 0.05 - 0.7 MPa (*)
最高温度 90 ℃
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高90℃
材料 阀体 不锈钢
阀门 合成橡胶
阀座 不锈钢
膜片 合成橡胶

备注

* 二次压力
(A): 0.05-0.35 MPa
(B): 0.3-0.7 MPa

Enter a value in the following field for a calculation of flow rate.

*Please input the inlet pressure between 0 MPa and 1 MPa.
*Please input the outlet pressure between 0.05 MPa and 0.7 MPa.
*The differential pressure between inlet and outlet is less than the minimum differential pressure.

Application:
Temperature:  degree(C)
* Fill in only when you have selected Air.
Inlet pressure:  MPa
Reduced pressure:  MPa

* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.



Size L (mm) H (mm) Weight (kg) Cv value
20A(3/4) 135 170 2.2 2.3
25A(1) 135 170 2.2 3.5
32A(1 1/4) 180 224 4.5 6
40A(1 1/2) 180 224 4.7 7
50A(2) 220 239.5 6.5 11

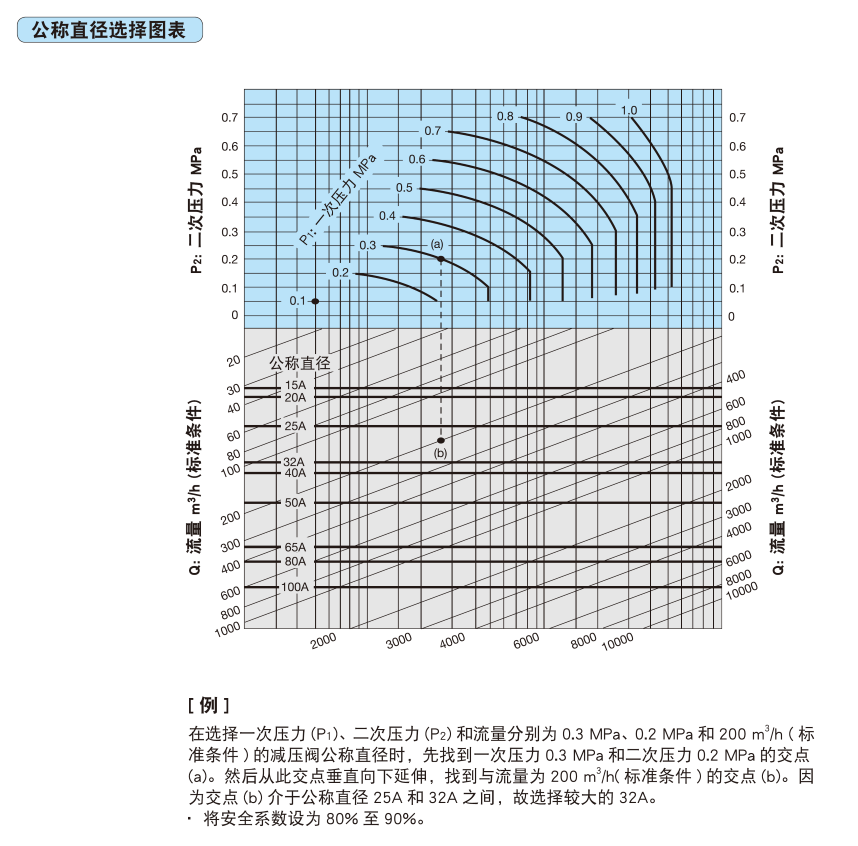

关于流量




尺寸图

Dimensional drawing


Product

Data Download

产品目录

产品目录

(840.10 KB)

CAD图纸

CAD图纸

(81.24 KB)

CAD图纸

产品说明书

(609.50 KB)

产品图纸

产品图纸

(185.71 KB)
