减压阀/汽水分离器

GP-2000

* 膜片式引导作动型
* 容量和性能都非常优异
* 精确控制
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比(20:1)






GP-2000

仕様

特点 膜片式 / 球墨铸铁 / 法兰盘型 / 螺纹型
类型 膜片导阀型
仕様 产品种类 导阀式
口径 15A (1/2") - 200A (8")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型,JIS 10K FF, 20K RF 法兰盘型, ASME Class 150 or 300 法兰盘型
一次压力 0.1 - 2 MPa
二次压力 0.02 - 1.7 MPa (*)
二次压力可调 一次压力(表压)的85%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
主阀、阀座 不锈钢
导阀、导阀阀座 不锈钢
膜片 不锈钢

备注

* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
C: 1.3-1.7 MPa


螺丝型 尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 398 14.0 5
20A(3/4) 150 398 14.0 7.2
25A(1) 160 404 18.5 10.9
32A(1-1/4) 180 434 21.5 14.3
40A(1-1/2) 180 434 21.5 18.8
50A(2) 230 498 33.0 32

法兰盘型 (JIS 20K RF) 尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 146 398 15.5 5
20A(3/4) 146 398 16.0 7.2
25A(1) 156 404 21.0 10.9
32A(1-1/4) 176 434 24.0 14.3
40A(1-1/2) 196 434 24.5 18.8
50A(2) 222 498 36.0 32
65A(2-1/2) 282 552 64.5 54
80A(3) 302 575 71.5 70
100A(4) 342 658 111.0 108
125A(5) 400 658 115.0 112
150A(6) 465 814 234.3 225
200A(8) 469 814 242.0 234

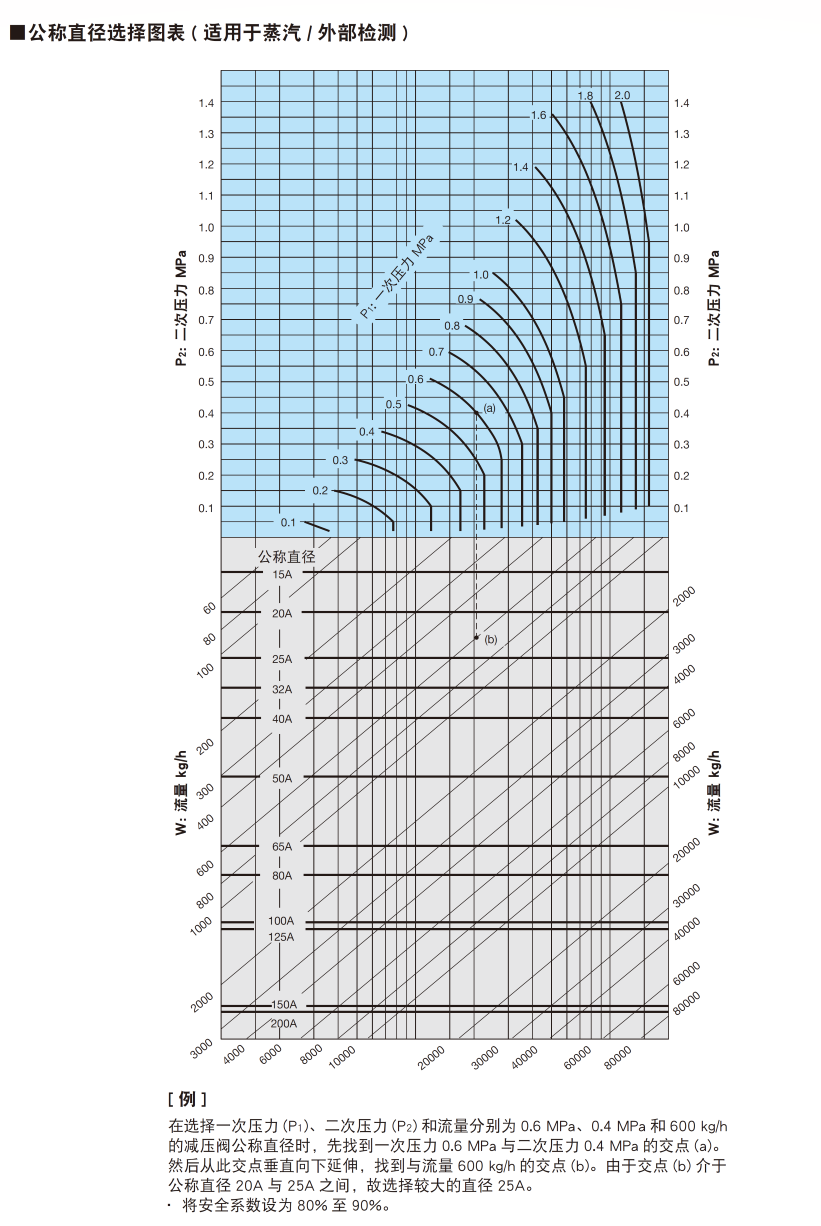

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(1.63 MB)

CAD图纸

(713.87 KB)

产品说明书

(1.06 MB)

产品图纸

(1.40 MB)
