减压阀/汽水分离器

GP-2000EN

* 准确的控制
* 阀门泄漏符合ANSI IV级
* 高减压比（20：1）。






GP-2000EN

仕様

特点 蒸汽用, 大流量, EN规格
类型 导阀膜片式
仕様 产品种类 导阀式
口径 15A (1/2") - 200A (8")
适用流体 蒸汽
连接方式 EN PN16/25 法兰盘型
一次压力 0.1 - 2 MPa

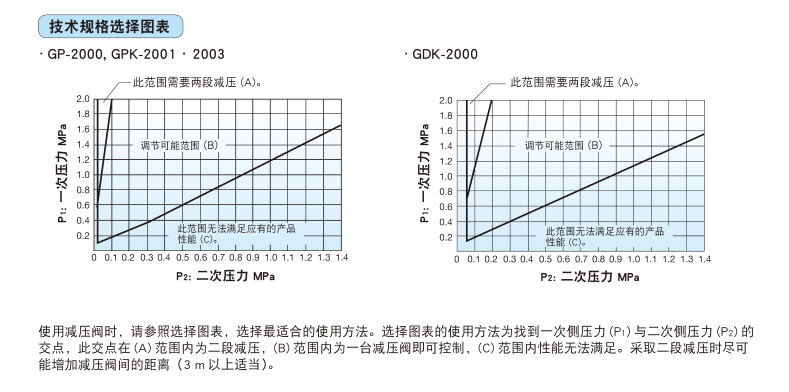

二次压力 0.02 - 1.7 MPa (*)
二次压力 一次压力(表压)的85%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀门泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
主阀瓣、主阀座 不锈钢
导阀瓣、导阀座 不锈钢
膜片 不锈钢

备注

* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
C: 1.3-1.7 MPa

尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 398 15.7 5
20A(3/4) 150 398 16.4 7.2
25A(1) 160 404 20.8 10.9
32A(1-1/4) 180 434 24.7 14.3
40A(1-1/2) 200 434 25.6 18.8
50A(2) 230 498 38.1 32
65A(2-1/2) 290 552 66.7 54
80A(3) 310 575 73 70
100A(4) 350 658 114.3 108
125A(5) 400 658 115 112
150A(6) 480 814 234 225

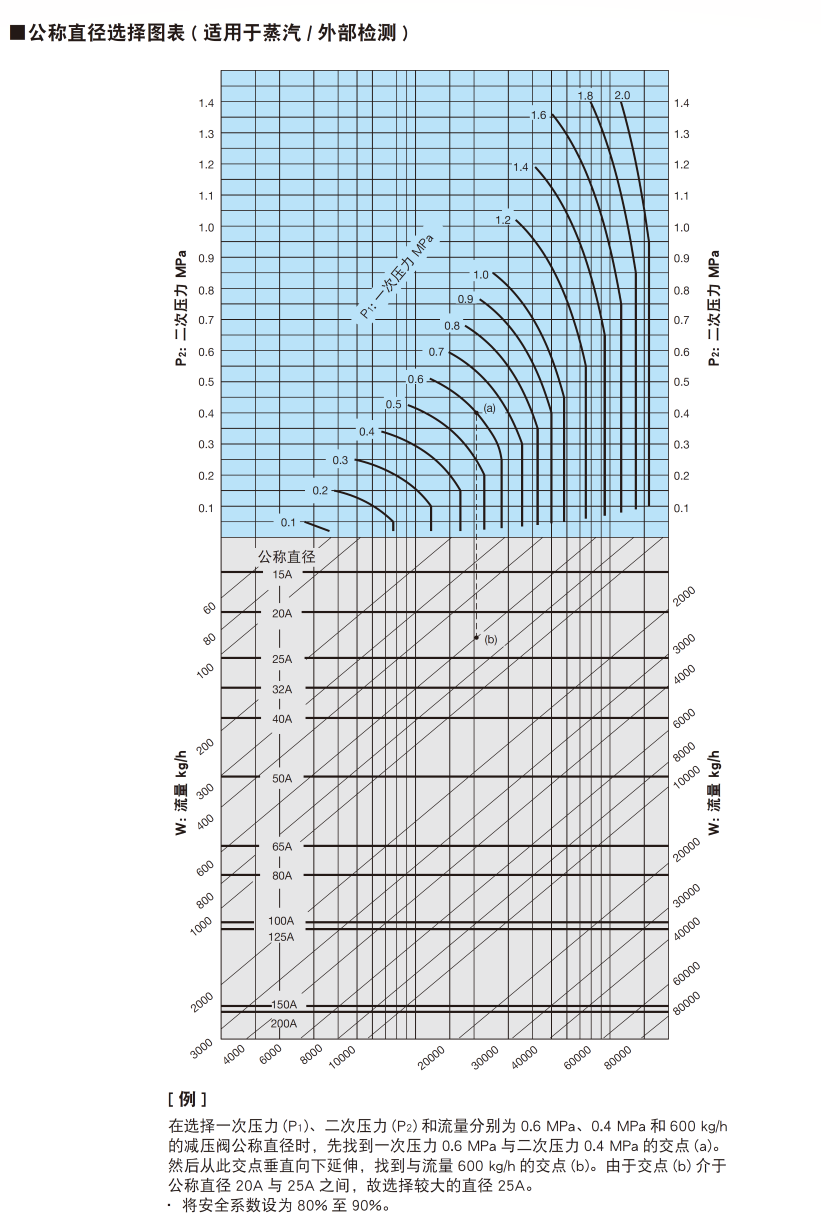

关于流量





尺寸图

Dimensional drawing
