减压阀/汽水分离器

GD-6N

* 直动式* 容易安装和操作
* 内置过滤网防御垃圾问题






GD-6N

仕様

特点 直动式 / 铸铁 / 螺纹型
类型 直动式
仕様 产品种类 直动式
口径 10A (3/8") - 25A (1")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型
一次压力 Max. 1 MPa
二次压力 0.02 - 0.4 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高220℃
材料 阀体 铸铁
阀门和阀座 不锈钢
膜片 不锈钢

备注

* 二次压力
A: 0.02-0.1 MPa
B: 0.1-0.4 MPa

尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
10A(3/8) 165 243 5.5 0.35
15A(1/2) 165 243 5.5 0.5
20A(3/4) 185 267 8.2 1
25A(1) 185 267 8.2 1.5

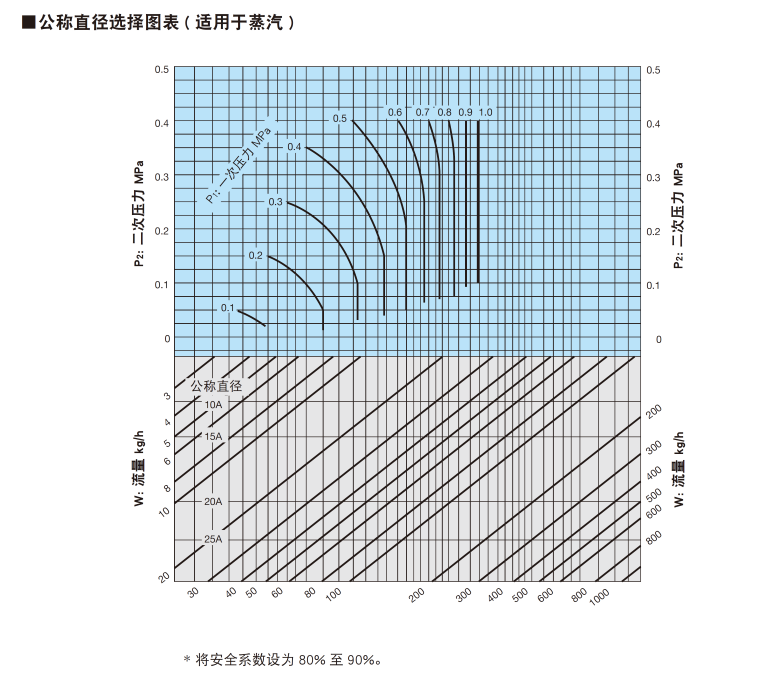

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(724.73 KB)

CAD图纸

(18.15 KB)

产品图纸

(168.08 KB)
