安全阀和泄压阀

AL-17

* 采用不锈钢阀体和阀座，具有超群的耐久性
* 弹出结构，确保泄压操作可靠
* 泄压的压力是可调的






AL-17

仕様

特点 扬程式 / 螺丝型 / 球墨铸铁 / 最高 1.6MPa
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽、空气、冷水和热水、油、其它非危险性流体
连接方式 JIS Rc 螺丝型
工作压力 0.05 - 1.6 MPa
压力范围 0.05 - 10.6 MPa 请参见设置压力范围表。
适用温度 最高220℃ (*)
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁
阀门 不锈钢
阀座 不锈钢

备注

* 用于水、油等液体时，最高温度为 150°(C)。

尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 40 40 0.9
20A(3/4) 45 50 1.2
25A(1) 50 60 1.7
32A(1 1/4) 60 70 2.9
40A(1 1/2) 65 75 3.8
50A(2) 80 85 6.3

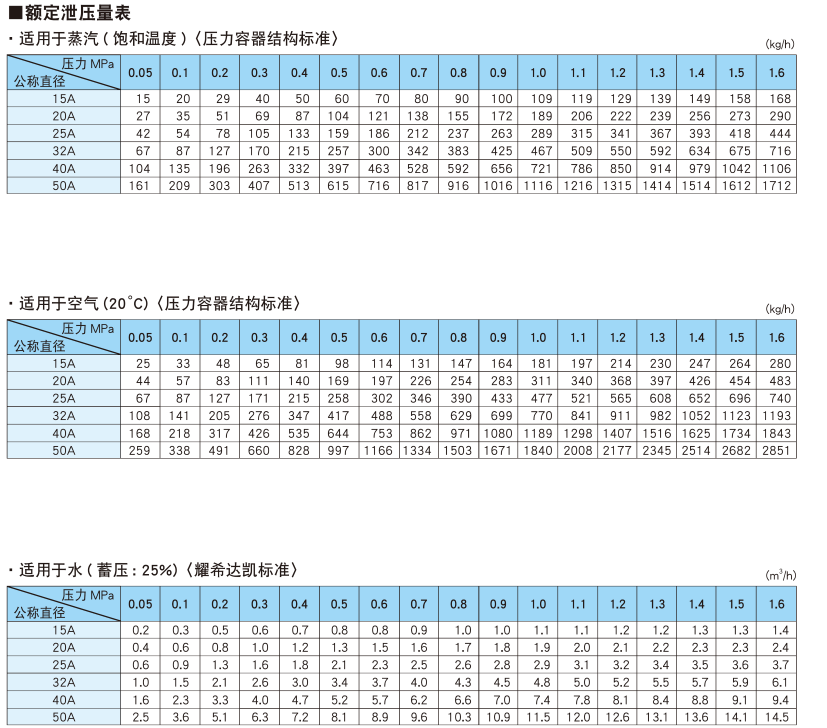

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(811.58 KB)

CAD图纸

(91.36 KB)

产品图纸

(130.51 KB)
