安全阀和泄压阀

AL-32T

* 所有部件采用全不锈钢材料SCS14A和SUS316，具有优异的耐久性






AL-32T

仕様

特点 不锈钢/法兰盘型/软阀座
类别 安全泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 空气, 水, 油 (*)
连接方式 JIS 10K 活套法兰盘型
工作压力 0.05 - 1 MPa
压力范围 0.05 - 1.0 MPa
适用温度 最高120℃
材料 阀体 不锈钢
阀箱 不锈钢
阀瓣 不锈钢，FKM
阀座 不锈钢

备注

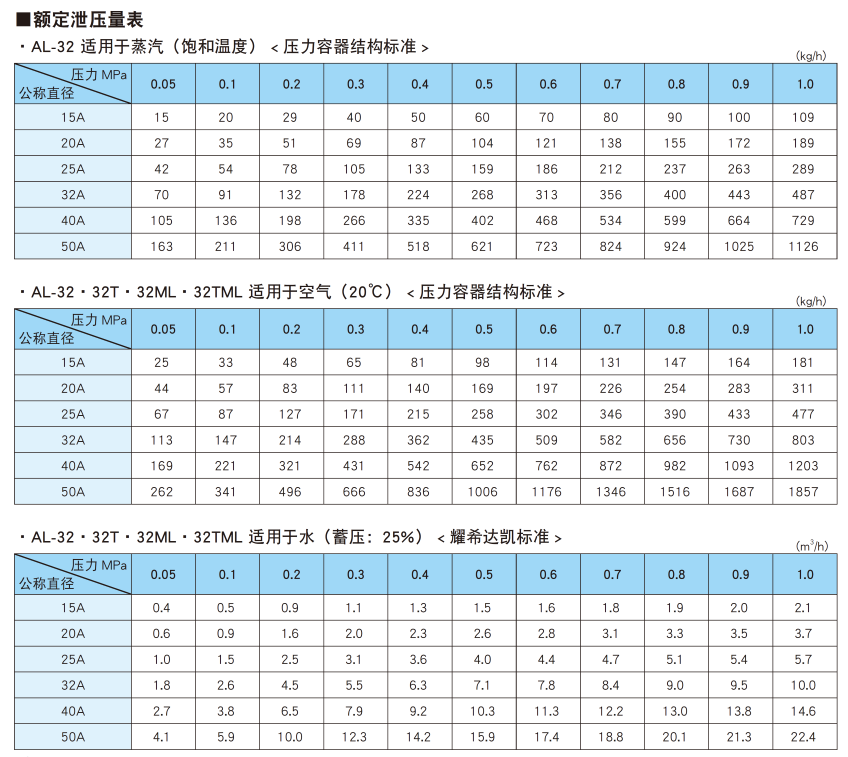

关于流量



尺寸图

Dimensional drawing

Product

Data Download

产品目录

(1.03 MB)

CAD图纸

(79.54 KB)

产品说明书

(292.18 KB)

产品图纸

(185.00 KB)
