手动阀

GLV-10

* 广泛适用于蒸汽、空气、水或油的应用。






GLV-10

仕様

种类 截止阀, 螺纹型, 10K
仕様 产品种类 截止阀
口径 8A (1/4") - 50A (2")
适用流体 蒸汽, 空气, 水, 油, 其他非危险性流体
连接方式 JIS Rc 螺纹型
最高压力 1.4 MPa (※1)
最高温度 220 ℃ (※1)

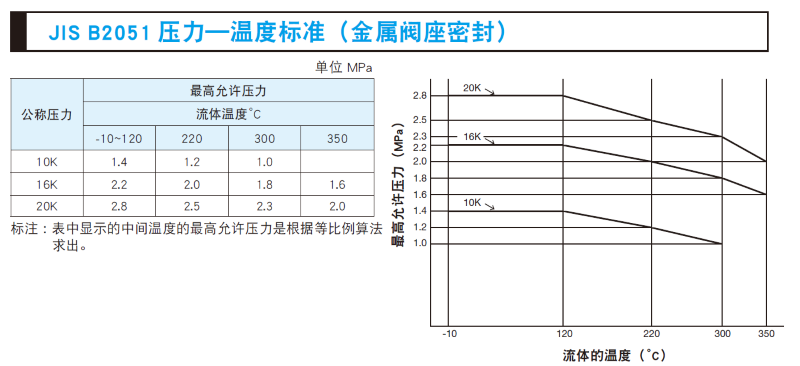

※1 工作压力和温度之间的关系是根据JIS B2051压力-温度标准。
材料 阀体 球墨铸铁
阀盖 球墨铸铁
阀瓣 不锈钢

备注

*出厂时，阀门为关闭状态。

Remarks:GLV-10

尺寸(mm)和重量(kg)
Size D L H 重量
8A(1/4") 63 65 100 0.5
10A(3/8") 63 65 100 0.5
15A(1/2") 63 65 100 0.5
20A(3/4") 70 80 110 0.7
25A(1") 80 90 126 1.0
32A(1-1/4") 100 105 148 1.7
40A(1-1/2") 100 120 160 2.3
50A(2") 125 140 192 3.6



关于流量



尺寸图

Dimensional drawing

Product

Data Download

产品目录

(351.13 KB)

CAD图纸

(519.65 KB)

产品说明书

(85.33 KB)

产品图纸

(153.69 KB)
