手动阀
BLV-1S
* BLV-1S球阀阀体材质为不锈钢。
* 可广泛使用于蒸汽、空气、水或油等流体介质。
手动阀
* BLV-1S球阀阀体材质为不锈钢。
* 可广泛使用于蒸汽、空气、水或油等流体介质。
种类 | 球阀 / 不锈钢 / 螺纹型 | |
---|---|---|
仕様 | 产品种类 | 球阀 |
口径 | 8A (1/4") - 50A (2") | |
适用流体 | 蒸汽・空气・水・油・其他非危险流体 | |
连接方式 | JIS Rc 螺纹型/ NPT 螺纹 | |

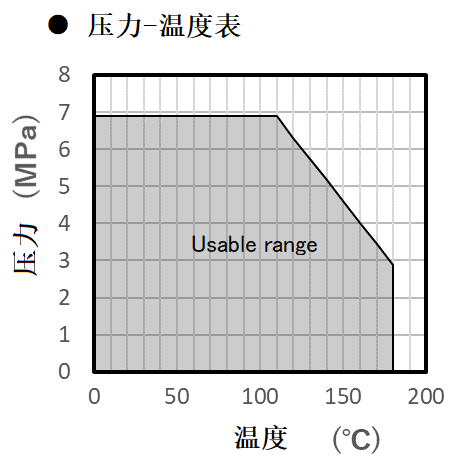

最高压力 | 6.8 MPa (请参考压力-温度适用表) | |
使用压力和温度 | 请参考压力-温度适用表 | |
材料 | 阀体 | 铸造不锈钢(SCS14 相当) |
球体 | 铸造不锈钢(SCS14 相当) | |
阀杆 | 不锈钢 | |
阀座 | PTFE |
・出厂时球体为开启状态。
・流体方向无限制。

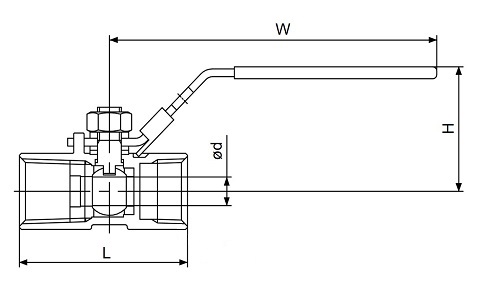

Size | d | L | H | W | 重量 |
---|---|---|---|---|---|
8A(1/4") | 5 | 39 | 28.5 | 65 | 0.1 |
10A(3/8") | 7 | 44 | 31 | 88 | 0.1 |
15A(1/2") | 9.2 | 56.5 | 38 | 110 | 0.2 |
20A(3/4") | 12.5 | 59 | 40 | 110 | 0.2 |
25A(1") | 15 | 71 | 47 | 110 | 0.4 |
32A(1-1/4") | 20 | 78 | 52 | 110 | 0.5 |
40A(1-1/2") | 25 | 83 | 58.5 | 155 | 0.8 |
50A(2") | 32 | 99 | 64.5 | 155 | 1.3 |
BLV-1S模压一片式不锈钢球阀
