手动阀
BFV-1S
・双偏心结构,减少对阀座的磨损。
・50-150A:手柄操作式, 200-300A:齿轮操作式
手动阀
・双偏心结构,减少对阀座的磨损。
・50-150A:手柄操作式, 200-300A:齿轮操作式
特点 | 不锈钢蝶阀 | |
---|---|---|
仕様 | 产品种类 | 蝶阀 |
口径 | 50A (2") - 300A (12") | |
适用流体 |
蒸汽 水 油 空气、非危险流体 |
|
连接方式 | 对夹式(可连接成JIS10K, ASME Class 150, EN PN16法兰型) | |
最高压力 | Max. 1.9 MPa (*1) | |
最高温度 | 190 ℃ (*1) | |

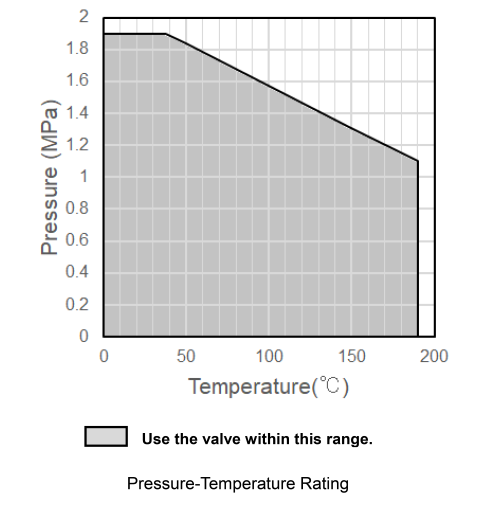

*1 | 根据压力-温度标准 | |
材料 | 阀体 | 不锈钢 |
阀瓣 | 不锈钢 | |
阀座 | PTFE |
* 在对产品进行配管时,请使用金属垫片以外的密封垫片。
* 避免将产品安装在流量不平衡的地方,如泵的出水口附近,弯头的二次侧,减速器的下游和控制阀的二次侧。
* 在额定压力-温度标准内使用阀门。

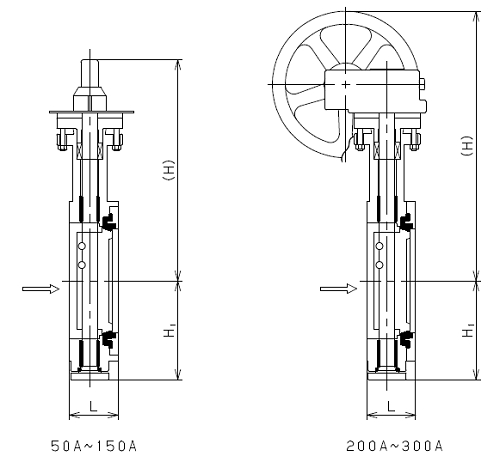

Size | H | H1 | L | 重量 |
---|---|---|---|---|
50A(2") | 212 | 72 | 43 | 3.5 |
65A(2-1/2") | 227 | 80 | 49 | 4.5 |
80A(3") | 237 | 87 | 49 | 5 |
100A(4") | 252 | 102 | 54 | 7 |
125A(5") | 273 | 120 | 56 | 9 |
150A(6") | 295 | 132 | 56 | 12 |
200A(8") | 411 | 167 | 64 | 24 |
250A(10") | 490 | 205 | 71 | 40 |
300A(12") | 527 | 245 | 81 | 55 |
BFV-1S双偏心不锈钢对夹式高性能蝶阀
