减压阀/汽水分离器
GP-2000CS
采用面积大的膜片与外部检测构造，实现稳定的二次压力控制;Cv值大，对于一次侧压力变化和二次侧负荷变动具有优秀的控制性能;主阀阀座采用球形设计，密封性符合ANSI 4 级标准。
减压阀/汽水分离器
采用面积大的膜片与外部检测构造，实现稳定的二次压力控制;Cv值大，对于一次侧压力变化和二次侧负荷变动具有优秀的控制性能;主阀阀座采用球形设计，密封性符合ANSI 4 级标准。
| 型号 | 蒸汽, 高压, 大流量 | |
|---|---|---|
| 适用流体 | 膜片导阀型 | |
| 仕様 | 产品种类 | 导阀式 |
| 口径 | 15A (1/2") - 200A (8") | |
| 适用流体 | 蒸汽 | |
| 连接方式 | JIS Rc 螺纹型,JIS 10K FF, 20K RF, JIS 30K RF 法兰盘型, ASME Class 150 or 300 法兰盘型, EN PN25 法兰盘型, 承插焊接 | |
| 一次压力 | 0.1 - 3 MPa | |
| 二次压力 | 0.02 - 2 MPa (*) | |
| 最高温度 | 260 ℃ | |
| 二次压力可调 | 一次压力(表压)的85%以下 | |
| 最小压差 | 0.05 MPa | |

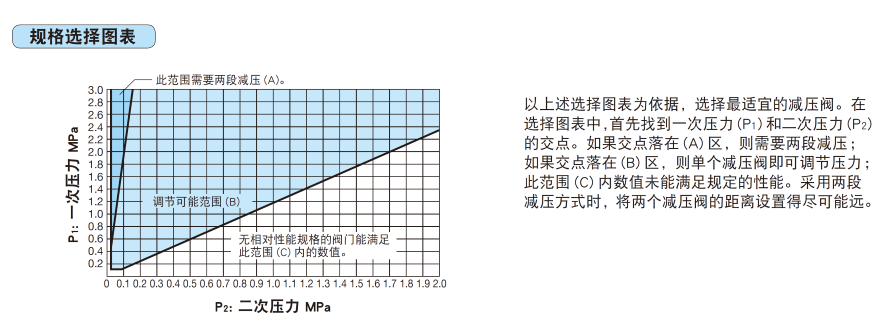

| 最大减压比 | 20 : 1 | |
| 适用温度 | 最高260℃ | |
| 阀座泄漏 | 额定流量的0.01% 或以下 | |
| 材料 | 阀体 | 铸碳钢 |
| 主阀瓣、主阀座 | 电镀司太力合金的不锈钢 | |
| 导阀瓣、导阀座 | 不锈钢 | |
| 膜片 | 不锈钢 | |
* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
C: 1.3-2.0 MPa
| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 15A(1/2) | 150 | 398 | 16 | 5.0 |
| 20A(3/4) | 150 | 398 | 16 | 7.2 |
| 25A(1) | 160 | 404 | 21.5 | 10.9 |
| 32A(1-1/4) | 180 | 434 | 24 | 14.3 |
| 40A(1-1/2) | 180 | 434 | 24 | 18.8 |
| 50A(2) | 230 | 498 | 37 | 32 |
| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 15A(1/2) | 240 | 398 | 18 | 5.0 |
| 20A(3/4) | 240 | 398 | 18 | 7.2 |
| 25A(1) | 250 | 404 | 24.5 | 10.9 |
| 32A(1-1/4) | 260 | 434 | 27 | 14.3 |
| 40A(1-1/2) | 260 | 434 | 27 | 18.8 |
| 50A(2) | 230 | 498 | 42 | 32 |
| 65A(2-1/2) | 294 | 552 | 75 | 60 |
| 80A(3) | 314 | 575 | 84 | 78 |
| 100A(4) | 358 | 658 | 133 | 120 |
GP-2000CS膜片导阀型蒸汽减压阀
