减压阀/汽水分离器

GPK-2003

* 大容量
* 精确控制

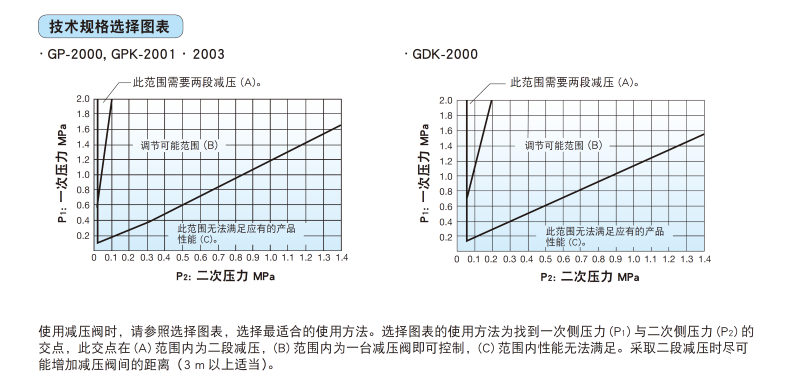

* 操作压力/设定压力比 1:3.5






GPK-2003

仕様

特点 遥控 / 球墨铸铁
类型 远程气动式 / 引导作动隔膜式
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型,JIS 20K RF 法兰盘型,JIS 10K FF 法兰盘型
一次压力 0.25 - 2 MPa (JIS 10KFF: 0.25-1.0MPa)
二次压力 0.2 - 1.4 MPa (JIS 10KFF: 0.2-0.85MPa)
二次压力可调 一次压力(表压)的85%以下
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
阀门和阀座 不锈钢
膜片 不锈钢

备注




JIS Rc 螺纹型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 353 17.5 5
20A(3/4) 150 353 17.5 7.2
25A(1) 160 359 22.0 10.9
32A(1 1/4) 180 389 25.0 14.3
40A(1 1/2) 180 389 25.0 18.8
50A(2) 230 453 36.5 32

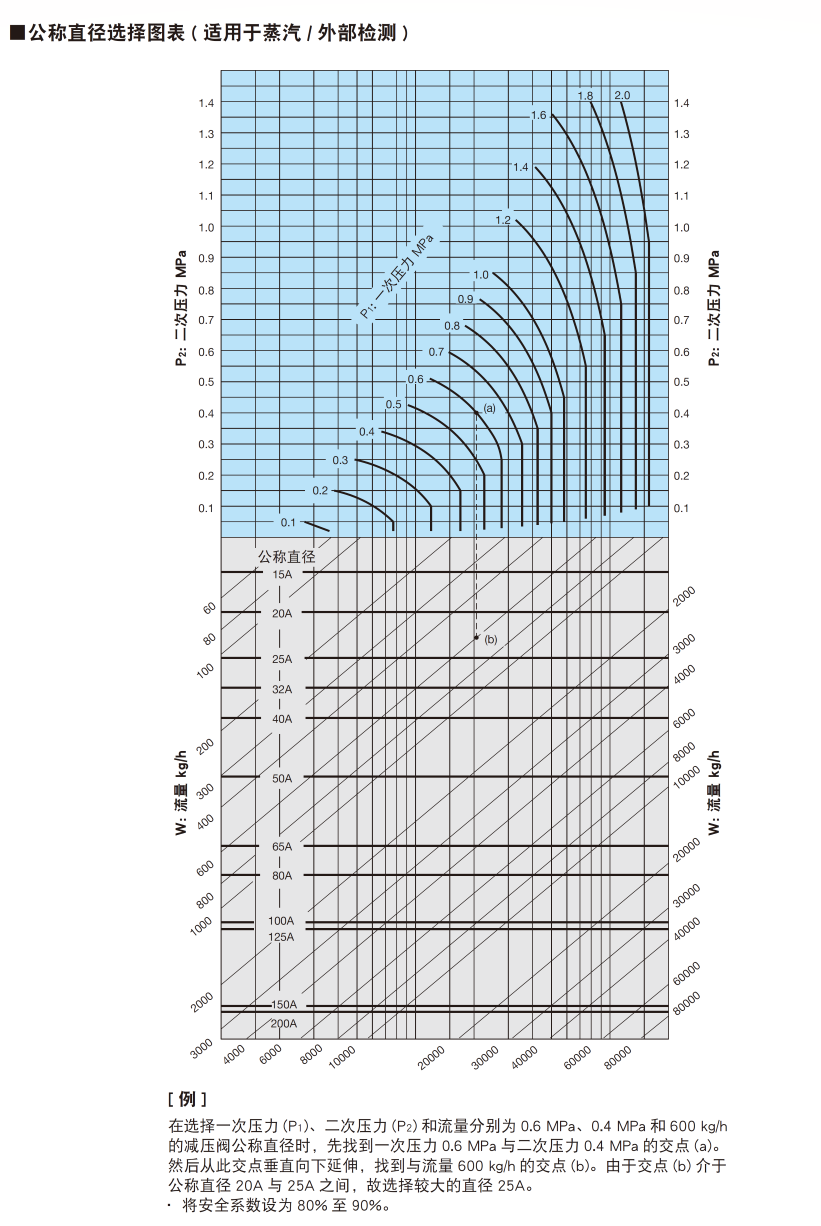

关于流量




尺寸图

Dimensional drawing
