减压阀/汽水分离器

GD-27BP

1.结合了减压功能、旁通功能和停止截止功能,节约了成本和空间。
2.能够在供水系统中进行大范围的压力控制。
3.湿部件由耐腐蚀材料制成,防止水生锈。
4.压力平衡结构能够使减压保持在一个恒定的水平,不受进口压力的影响。
5.只需拆卸上部,就可以轻松进行维护和检查。






GD-27BP

仕様

特点 水用, JWWA 认证, 带旁通功能
类型 直动式
仕様 产品种类 直动式
口径 20A (3/4") - 100A (4")
适用流体 冷水和热水
连接方式 JIS 10K FF 法兰盘型
一次压力 Max. 1 MPa
二次压力 0.05 - 0.7 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 5 - 90℃
材料 阀体 铸造青铜
阀座 FKM
阀瓣 铸造青铜
膜片 耐氯EPDM

备注

* 二次压力
A: 0.05-0.35 MPa
B: 0.3-0.7 MPa



Size L (mm) H (mm) Weight (kg) Cv value
20A(3/4) 200 198 6 2.3
25A(1) 200 198 7 3.5
32A(1-1/4) 245 249 11 6
40A(1-1/2) 245 249 12 7
50A(2) 260 278 16 11
65A(2-1/2) 328 356 30 21
80A(3) 402 386 38 26
100A(4) 470 462 58 38

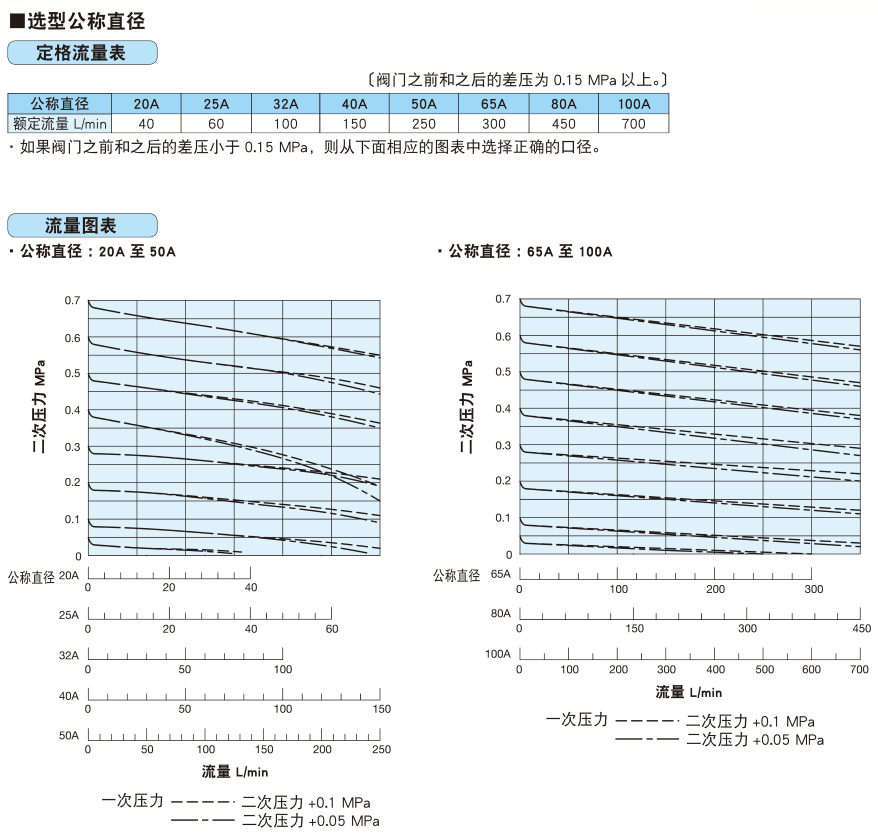

关于流量




尺寸图

Dimensional drawing
