减压阀/汽水分离器

GD-29S

* 最高一次压力：1.6MPa
* 触液部件：不锈钢
* 噪音小，压力控制稳定
* 内置过滤网防御垃圾问题
* 封闭式结构确保无泄漏






GD-27S-NE

仕様

特点 直动式 / 不锈钢触液件 / 1.6MPa
类型 直动式
仕様 产品种类 直动式
口径 20A (3/4") - 100A (4")
适用流体 冷水和热水
连接方式 JIS 16K FF 法兰盘型
一次压力 Max. 1.6 MPa
二次压力 0.05 - 0.7 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高90℃
材料 阀体 不锈钢
阀门 合成橡胶
阀座 不锈钢
膜片 合成橡胶

备注

* 二次压力
(A): 0.05-0.35 MPa
(B): 0.3-0.7 MPa


Size L (mm) H (mm) Weight (kg) Cv value
20A(3/4) 160 170 3.9 2.3
25A(1) 160 170 4.8 3.5
32A(1 1/4) 200 224 8.0 6
40A(1 1/2) 200 224 8.3 7
50A(2) 220 239.5 10.8 11
65A(2 1/2) 220 329 20.6 21
80A(3) 234 345 25.0 26
100A(4) 278 412 36.5 38

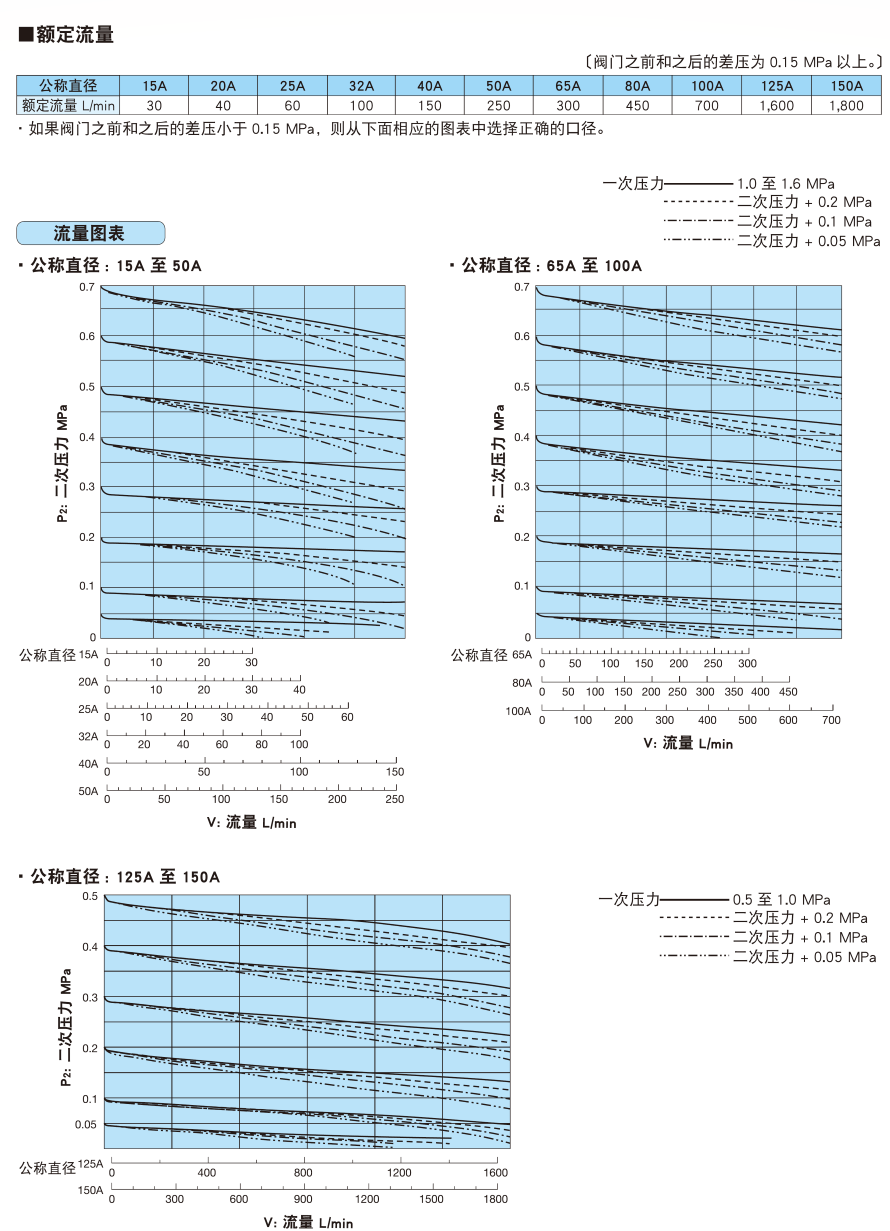

关于流量



尺寸图

Dimensional drawing
