减压阀/汽水分离器

GD-41

* 最高一次压力:2.0MPa
* 直动式
* 触液部件:SCS14A/SUS316 不锈钢
* 使用材质经鉴证可回收利用* 压力平衡结构确保稳定控制压力






GD-41N

仕様

特点 直动式 / 触液部件:SCS14A/SUS316 不锈钢
类型 直动式
仕様 产品种类 直动式
口径 15A (1/2") - 25A (1")
适用流体 冷水和热水、清洗或灭菌用蒸汽
连接方式 JIS Rc 螺纹型
一次压力 Max. 0.07 - 2 MPa
二次压力 0.02 - 0.5 MPa (*)
最高温度 90 ℃
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高90℃
材料 阀体 不锈钢 (SCS14A)
阀门和阀座 合成橡胶和不锈钢
膜片 合成橡胶和聚四氟乙烯

备注

* 二次压力
(A): 0.02-0.1 MPa
(B): 0.1-0.25 MPa
(C): 0.25-0.5 MPa
* 使用 30 分钟后蒸汽的最高温度为 130°(C)。



Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 85 136 1.2 0.4
20A(3/4) 85 136 1.1 0.6
25A(1) 85 136 1.0 0.8

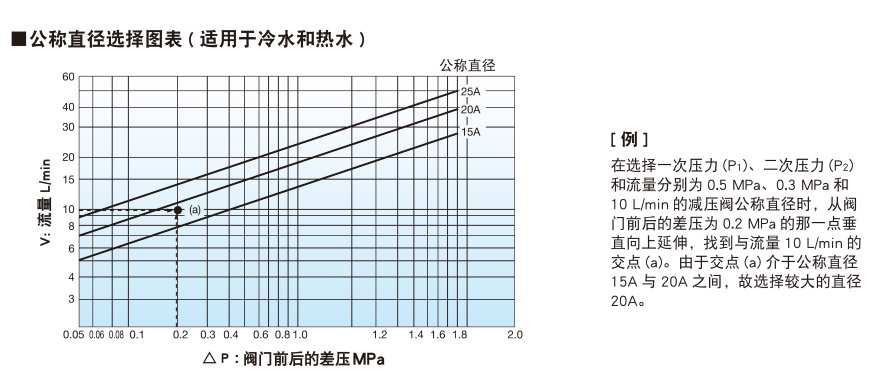

关于流量



尺寸图

Dimensional drawing
