减压阀/汽水分离器

GD-7

* 设计结构简单
* 双阀式将一次压力波动的影响减到最小程度。
* 适用于润滑油和重燃油。






GD-7

仕様

特点 活塞式 / 铸铁 / 法兰盘型
类型 直动式
仕様 产品种类 导阀式
口径 20A (3/4") - 150A (6")
适用流体 冷水和热水、空气、油、非危险性流体
连接方式 JIS 10K FF 法兰盘型
一次压力 0.1 - 1 MPa

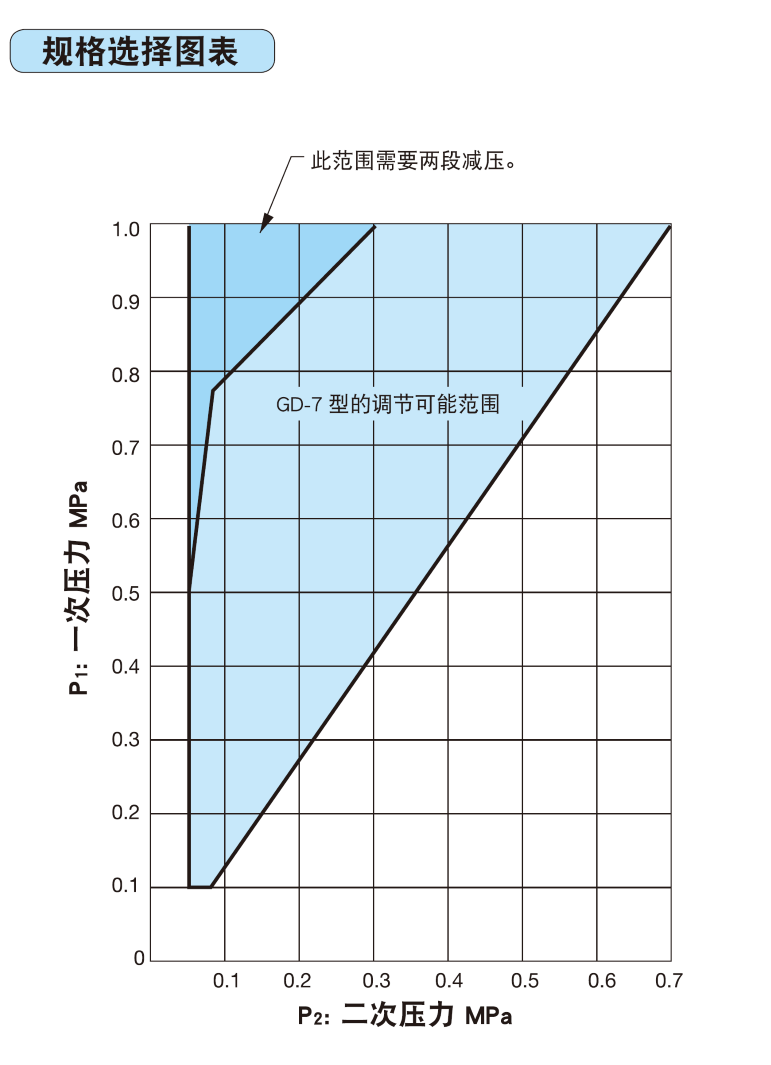

二次压力 0.05 - 0.7 MPa (*1)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 5 - 80℃
材料 阀体 铸铁
阀瓣 磷青铜
阀座 磷青铜
活塞 青铜

备注

* 二次压力
1) 20A-50A
(A): 0.05-0.25 MPa
(B): 0.25-0.45 MPa
(C): 0.45-0.7 MPa
2) 65A-150A
(A): 0.05-0.2 MPa
(B): 0.2-0.5 MPa
(C): 0.5-0.7 MPa



Size L (mm) H (mm) Weight (kg) Cv value
20A(3/4) 170 535 20 2
25A(1) 170 535 22 3
32A(1 1/4) 180 545 23 6
40A(1 1/2) 180 545 23 8
50A(2) 180 565 26 15
65A(2 1/2) 215 680 41 23
80A(3) 260 700 51 30
100A(4) 300 750 66 40
125A(5) 360 810 90 50
150A(6) 382 875 129 60

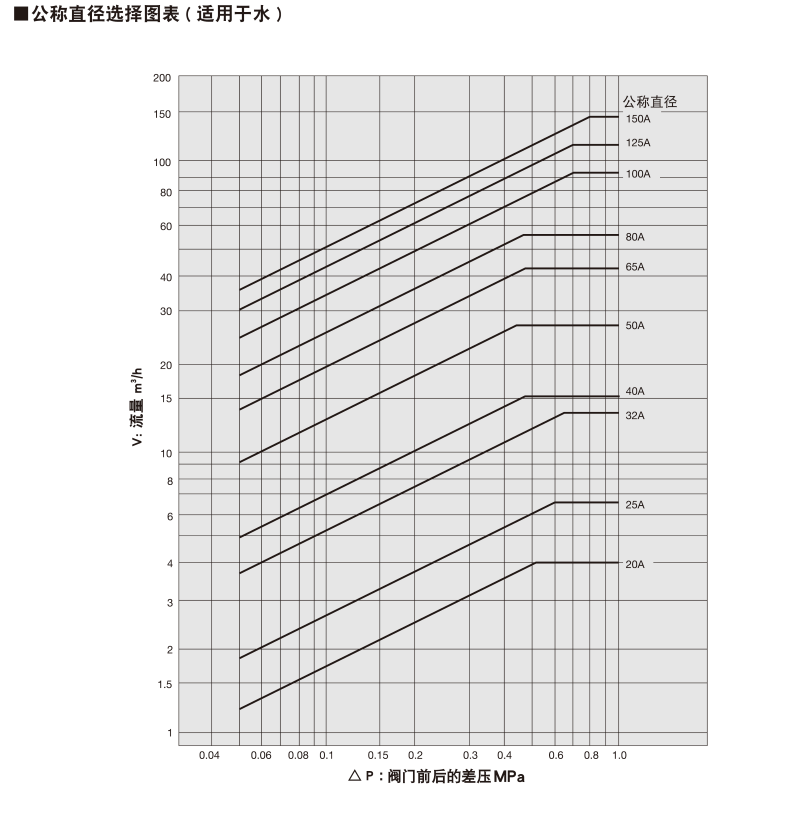

关于流量





尺寸图

Dimensional drawing
