减压阀/汽水分离器
GD-7B
* 设计结构简单
* 双阀式将一次压力波动的影响减到最小程度。
* 适用于润滑油和重燃油。
减压阀/汽水分离器
* 设计结构简单
* 双阀式将一次压力波动的影响减到最小程度。
* 适用于润滑油和重燃油。
| 特点 | 活塞式 / 铸铁 / 法兰盘型 | |
|---|---|---|
| 类型 | 直动式 | |
| 仕様 | 产品种类 | 直动式 |
| 口径 | 20A (3/4") - 150A (6") | |
| 适用流体 | 冷水和热水、油、其它非危险性流体 | |
| 连接方式 | JIS 10K FF 法兰盘型 | |
| 一次压力 | 0.1 - 1 MPa | |
| 二次压力 | 0.05 - 0.7 MPa (*1) | |

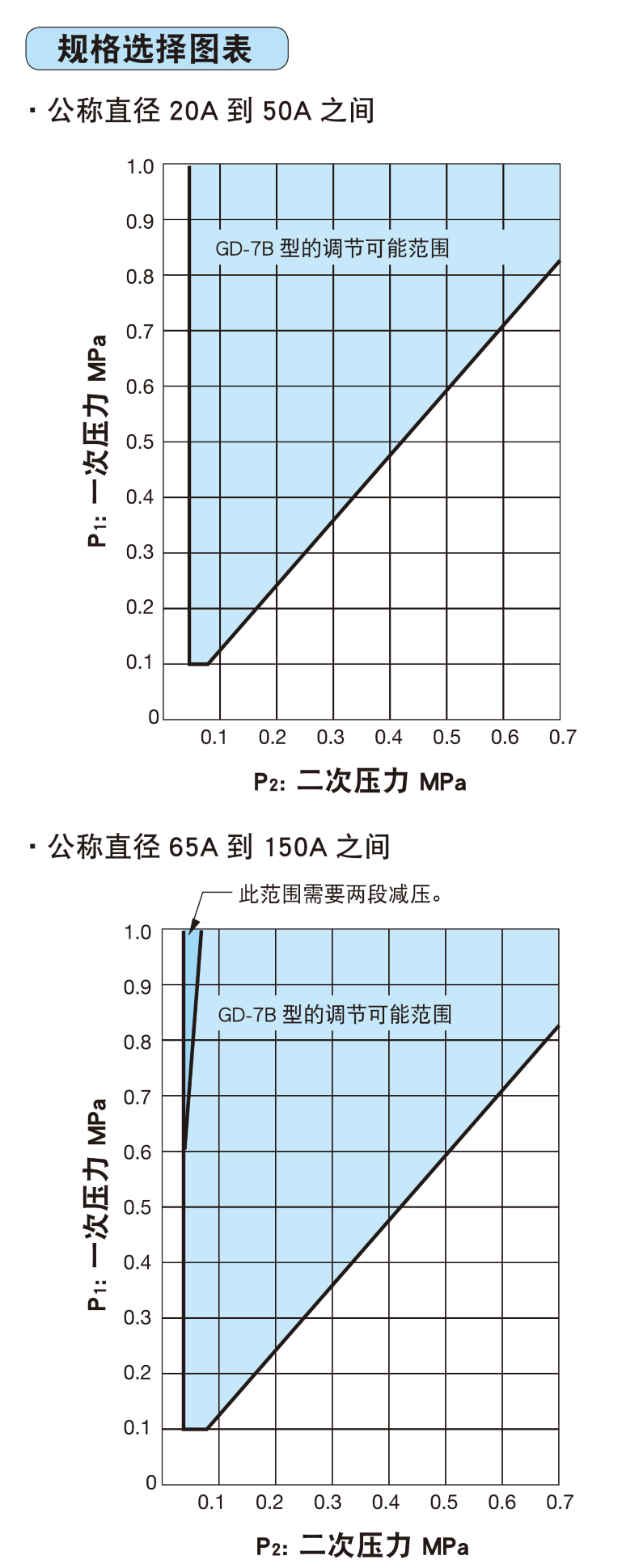

| 二次压力可调 | 一次压力(表压)的85%以下 | |
| 最小压差 | 0.05 MPa | |
| 适用温度 | 最高80℃ | |
| 材料 | 阀体 | FC铸铁 |
| 阀瓣 | 丁腈橡胶 | |
| 阀座 | 青铜 | |
| 活塞 | 青铜 | |
*1 二次压力
1) 20A-50A
(A): 0.05-0.25 MPa
(B): 0.25-0.45 MPa
(C): 0.45-0.7 MPa
2) 65A-150A
(A): 0.05-0.2 MPa
(B): 0.2-0.5 MPa
(C): 0.5-0.7 MPa
*2 最大减压比
20-50A --- 20:1
65-150A --- 15:1

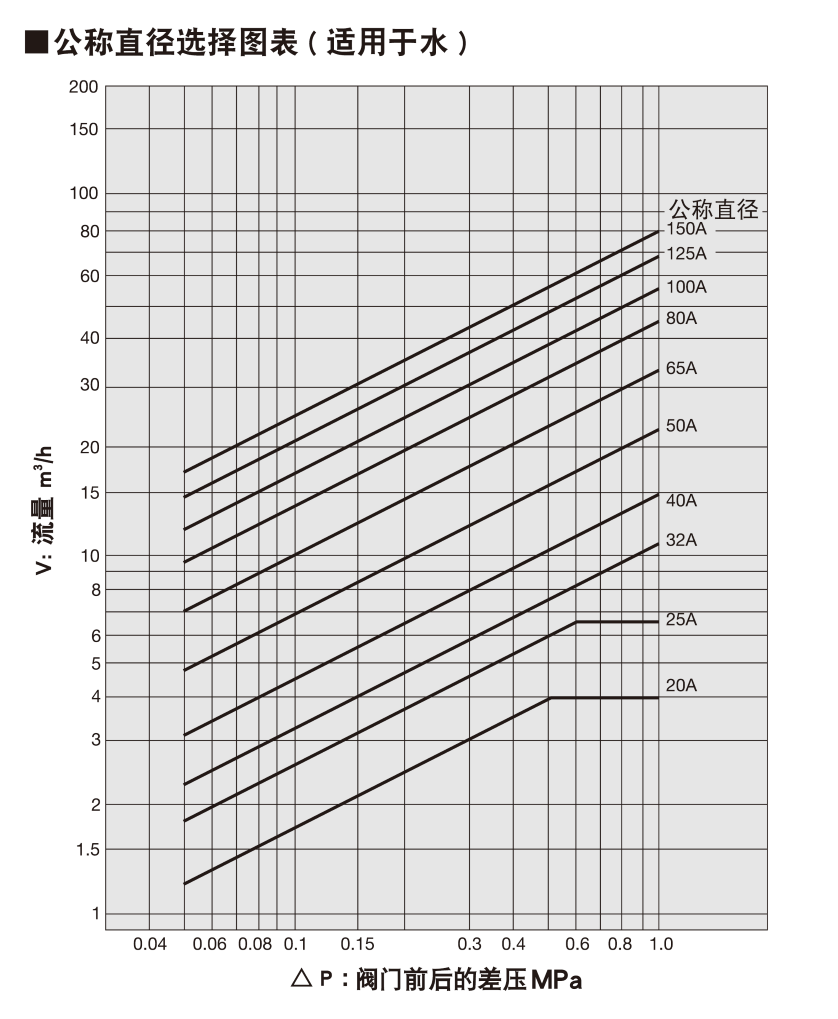

| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 20A(3/4) | 170 | 535 | 20 | 2 |
| 25A(1) | 170 | 535 | 22 | 3 |
| 32A(1 1/4) | 180 | 545 | 23 | 4 |
| 40A(1 1/2) | 180 | 545 | 23 | 5 |
| 50A(2) | 180 | 565 | 26 | 8 |
| 65A(2 1/2) | 215 | 680 | 41 | 12 |
| 80A(3) | 260 | 705 | 51 | 16 |
| 100A(4) | 300 | 755 | 66 | 20 |
| 125A(5) | 360 | 815 | 90 | 25 |
| 150A(6) | 382 | 885 | 129 | 30 |
GD-7B润滑油、燃油减压阀
适用于润滑油和重燃油。
