减压阀/汽水分离器
GD-400SS
* 用于控制极端低压
* 最大减压比 400:1
* 触液部件:不锈钢
减压阀/汽水分离器
* 用于控制极端低压
* 最大减压比 400:1
* 触液部件:不锈钢
特点 | 低压控制 / 触液部件:不锈钢 / 法兰盘型 | |
---|---|---|
类型 | 直动式 | |
仕様 | 产品种类 | 直动式 |
口径 | 15A (1/2") - 50A (2") | |
适用流体 | 空气、氮气 | |
连接方式 | JIS 10K FF 法兰盘型 | |

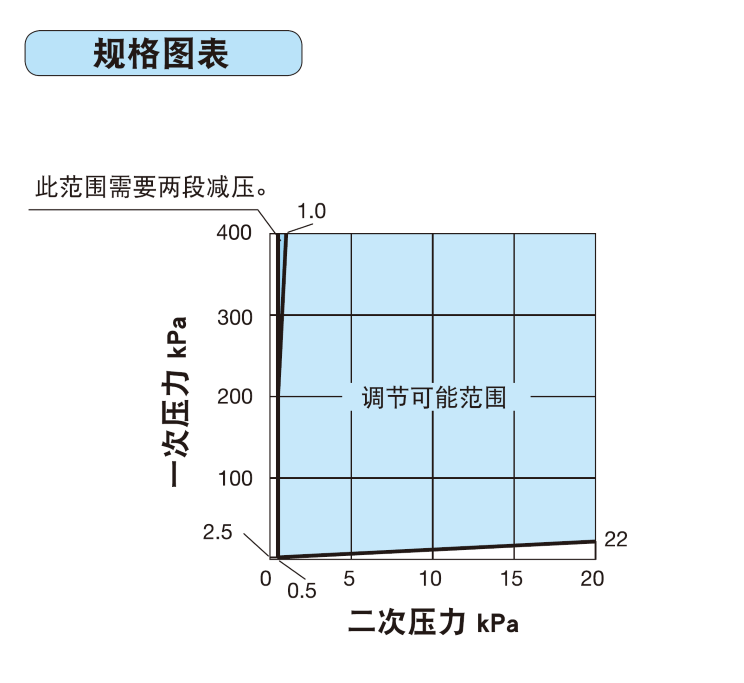

一次压力 | 2.5 - 400 kPa | |
二次压力 | 0.5 - 20 kPa (*) | |
最小压差 | 2 kPa | |
最大减压比 | 400 : 1 | |
适用温度 | 最高60℃ | |
材料 | 阀体 | 不锈钢 |
阀门 | 合成橡胶 | |
膜片 | 合成橡胶 | |
阀内件 | 不锈钢 |
* 二次压力
(A): 0.5-1.4 kPa
(B): 1.2-3.3 kPa
(C): 3.0-8.0 kPa
(D): 7.0-20 kPa
Size | L (mm) | H (mm) | Weight (kg) | Cv value |
---|---|---|---|---|
15A(1/2) | 166 | 526 | 32 | 1.5 |
20A(3/4) | 170 | 526 | 32 | 2 |
25A(1) | 170 | 526 | 33 | 3 |
32A(1-1/4) | 180 | 561 | 34 | 5 |
40A(1-1/2) | 180 | 561 | 34 | 6 |
50A(2) | 180 | 561 | 35 | 7.5 |
GD-400SS大压差比极端低压减压阀
适用于空气、氮气,最大减压
