减压阀/汽水分离器

GD-46PP

* JWWA 认证
* 通过倒置安装管帽，无需从管道上拆卸也可进行压力检查。






GD-46PP

仕様

特点 楼宇用 JWWA 认证
类型 带旁通的独立供水减压阀
仕様 产品种类 直动式
口径 20A (3/4")
适用流体 冷水和热水
连接方式 JIS R 螺纹型 (连接接头)
一次压力 Max. 1 MPa
二次压力 0.05 - 0.3 MPa (*)
最大减压比 10 : 1
适用温度 5 - 90℃
最小可调整流量 0.5L/min
材料 阀体 青铜
阀瓣 合成橡胶
阀座 青铜
膜片 合成橡胶
保温材料 阻燃材质

备注

*二次压力
A/0.05 - 0.1MPa
B/0.1 - 0.22MPa
C/0.2 - 0.3MPa

尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg)
20A(3/4) 218 122.5 1.4



关于流量

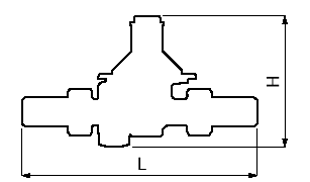

尺寸图

Dimensional drawing
