GD-200
环保,大容量
* 直动式
* 由于采用压力平衡结构,即使一次压力波动,二次压力仍保持稳定
Image:GD-200


特点  直动式 / 一次压力最高 1.0MPa
类型  直动式
仕様 适用流体 冷水和热水、油 (煤油、重油 A 和 B)、空气、其它非危险性流体
一次压力 Max. 1.0MPa
二次压力 0.05 - 0.7MPa(*)
连接方式 JIS 10K FF 法兰盘型
最低差压 0.05MPa
最大减压比 10:1
最高温度 80 degree(C)
材料 阀体 球墨铸铁
阀门和阀座 丁腈橡胶和不锈钢
膜片 丁腈橡胶
Remarks
* 二次压力
A: 0.05-0.25 MPa
B: 0.26-0.7 MPa
* 也可提供阀内件 (阀座、阀杆) 材料 [SUS316] (GD-200HS)

▲ 返回页首




Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 145 310 8.2 2.5
20A(3/4) 150 310 8.2 4
25A(1) 150 333 10.0 5
32A(1-1/4) 195 397 17.3 8
40A(1-1/2) 195 397 17.3 12
50A(2) 195 415 19.2 16
65A(2-1/2) 270 555 40.0 28
80A(3) 270 582 43.7 36
100A(4) 308 645 70.7 68
125A(5) 380 849 144.0 75
150A(6) 400 918 173.0 108

▲ 返回页首

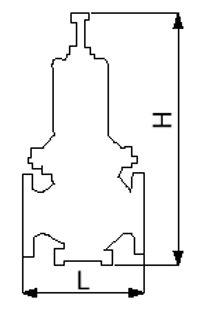

Dimensional drawing
Dimensional drawing:GD-200
