减压阀/汽水分离器

GP-1000

* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比 (20:1)






GP-1000

仕様

特点 活塞式 / 球墨铸铁 / 法兰盘型
类型 活塞导阀型
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型
一次压力 0.1 - 1 MPa
二次压力 0.05 - 0.9 MPa

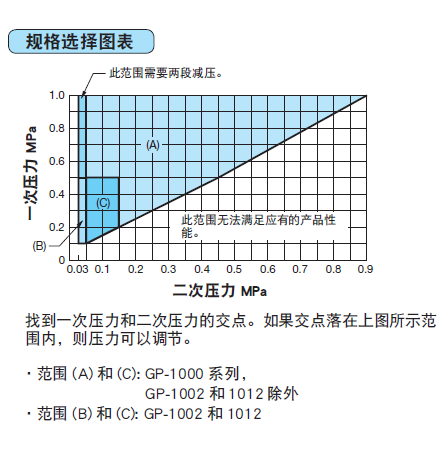

二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
阀门 不锈钢
阀座 不锈钢
活塞、汽缸 黄铜或青铜

备注



Enter a value in the following field for a calculation of flow rate.


Application:
Temperature:  degree(C)
* Fill in only when you have selected Air.
Inlet pressure:  MPa
Reduced pressure:  MPa

* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.


尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 8.0 1
20A(3/4) 155 285 8.5 2.3
25A(1) 160 300 10.0 4
32A(1-1/4) 190 323 14.0 6.5
40A(1-1/2) 190 323 14.5 9
50A(2) 220 347 20.0 16
65A(2-1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64



关于流量

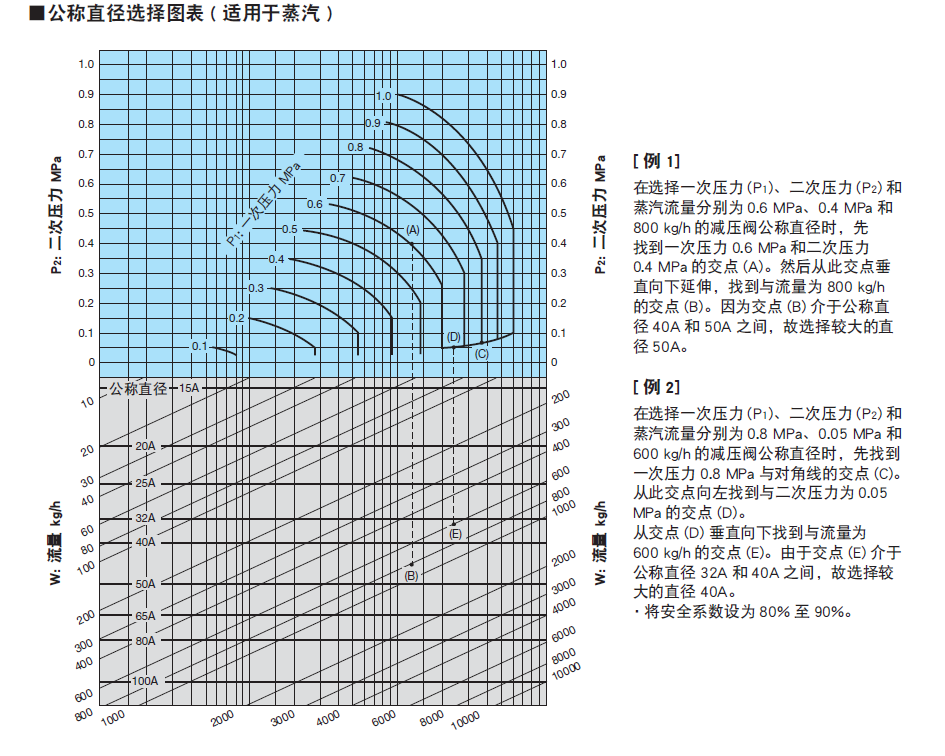

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时,请参见口径选择图表。

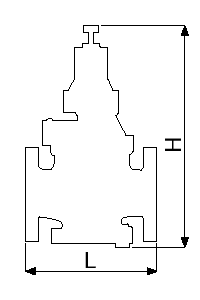

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(585.61 KB)

CAD图纸

(152.98 KB)

产品说明书

(473.26 KB)

产品图纸

(690.58 KB)
