减压阀/汽水分离器

GP-27



* 活塞式引导作动型
* 性能可靠
* 大容量，可控制二次压力
* 压力范围大







GP-27

仕様


特点 性能可靠
类型 活塞导阀型
仕様 产品种类 导阀式
口径 125A (5") - 200A (8")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型
一次压力 0.1 - 1 MPa
二次压力 0.03 - 0.8 MPa
二次压力可调 一次压力(表压)的80%以下
最小压差 0.07 MPa
最大减压比 10 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.05%或以下
材料 阀体 球墨铸铁
主阀、阀座 不锈钢
导阀、导阀阀座 不锈钢
活塞、汽缸 青铜
膜片 不锈钢

备注

* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
C: 1.3-1.7 MPa

尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg) Cv value
125A(5) 375 627 90.0 100
150A(6) 420 686 135.0 144
200A(8) 490 765 204.0 230

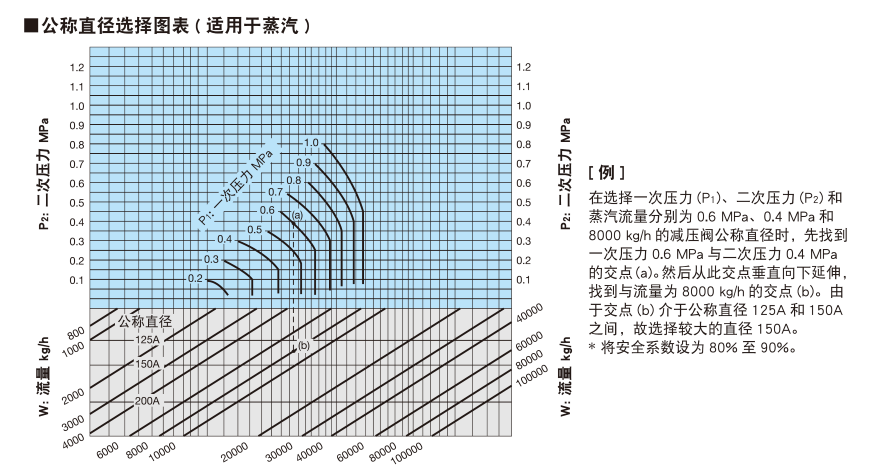

关于流量

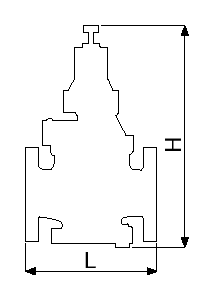

尺寸图

Dimensional drawing
