减压阀/汽水分离器

GD-45

* 一次压力：最高 2.0MPa
* 直动式* 小型，轻巧
* 具有超群的性能和耐久性
* 容易安装和操作
* 内置过滤网防御垃圾问题






GD-45

仕様

特点 直动式 / 球墨铸铁 / 螺纹型
类型 直动式
仕様 产品种类 导阀式
口径 15A (1/2") - 25A (1")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型
一次压力 Max. 2 MPa
二次压力 0.02 - 1 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
阀门和阀座 不锈钢
波纹管 磷青铜

备注

* 二次压力
A: 0.02-0.1 MPa
B: 0.05-0.4 MPa
C: 0.35-1.0 MPa

尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg)
15A(1/2) 111 216 3.2
20A(3/4) 111 216 3.2
25A(1) 111 216 3.2

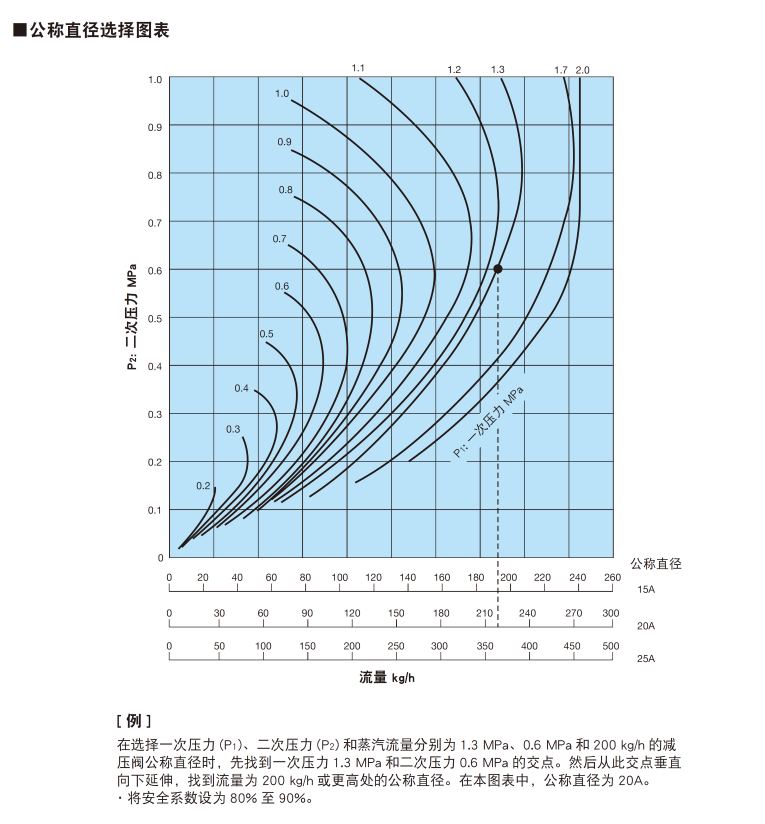

关于流量




尺寸图

Dimensional drawing
