减压阀/汽水分离器

GP-1000H

* 最高一次压力:1.6MPa活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 阀门泄漏量达到 ANSI 的 4 级标准
* 减压比高 (20:1)






GP-1000H

仕様

特点 活塞式 / 球墨铸铁 / 法兰盘型
类型 活塞导阀型
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS 16K FF 法兰盘型, ASME Class 300 法兰盘型
一次压力 0.1 - 1.6 MPa
二次压力 0.05 - 1.4 MPa (*)
二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
主阀、阀座 不锈钢
导阀、导阀阀座 不锈钢
活塞、汽缸 不锈钢
膜片 不锈钢

备注

* 二次压力
A: 0.05-0.9MPa
B: 0.9-1.4MPa


JIS 16K FF 法兰盘型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 291 8.0 1
20A(3/4) 155 291 8.5 2.3
25A(1) 160 300 10.0 4
32A(1 1/4) 190 333 14.0 6.5
40A(1 1/2) 190 333 14.5 9
50A(2) 220 353 20.0 16
65A(2 1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64

ASME Class 300 法兰盘型
Size L (mm) H (mm) Weight (kg) Cv value
25A(1) 160 300 10.0 4
32A(1-1/4) 180 333 14.0 6.5
40A(1-1/2) 200 333 15.5 9
50A(2) 230 353 21.0 16
65A(2-1/2) 278 357 30.0 25
80A(3) 310 404 37.0 36
100A(4) 350 450 57.0 64

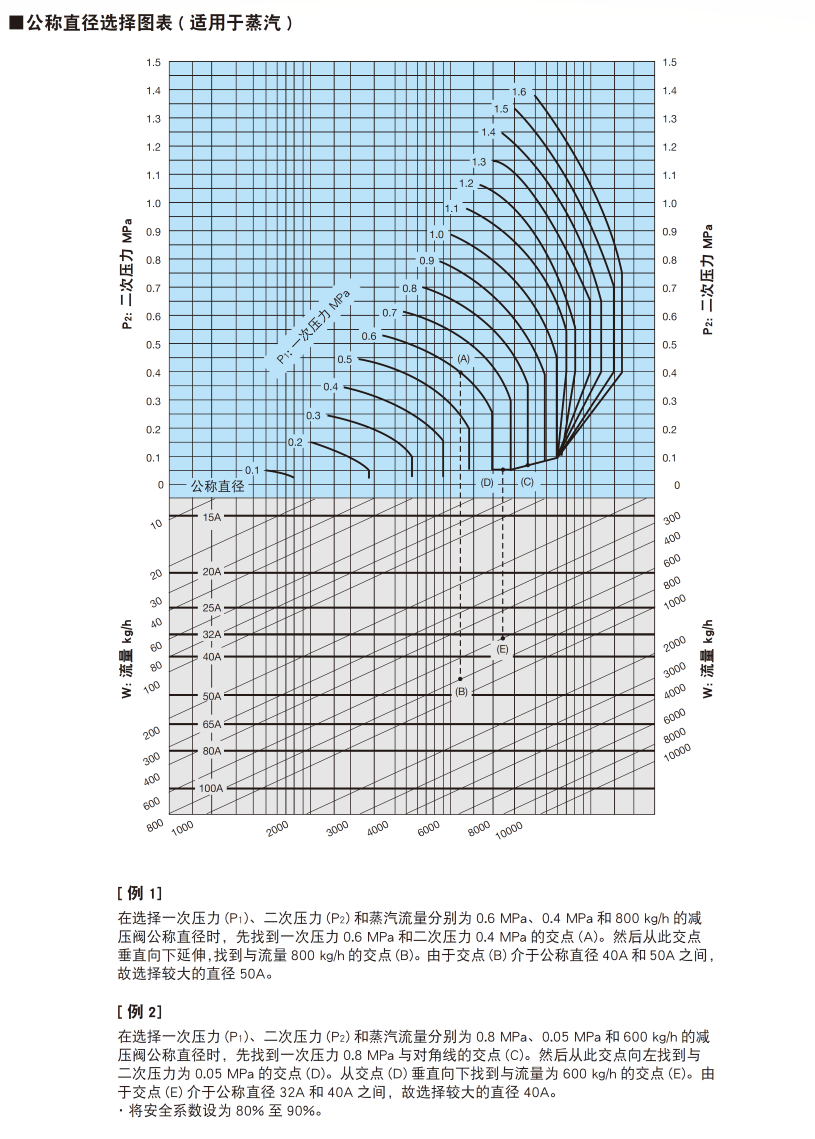

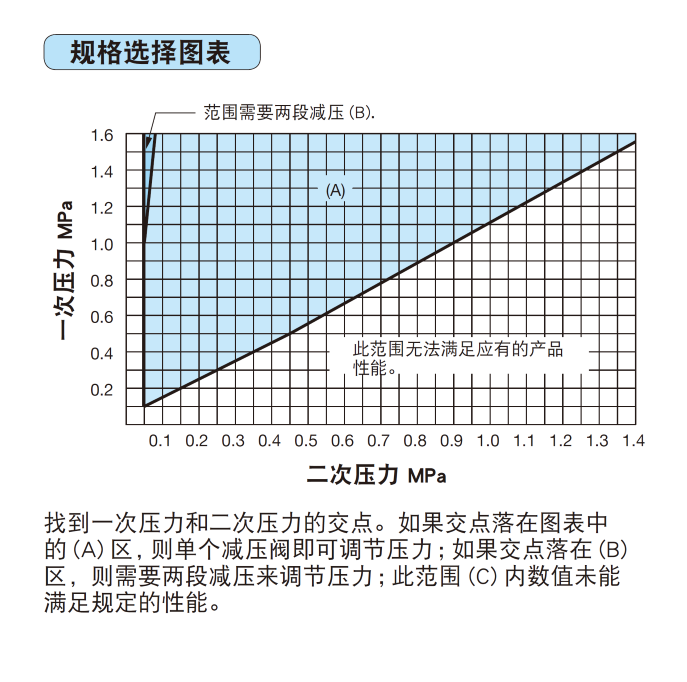

关于流量





尺寸图

Dimensional drawing
