减压阀/汽水分离器

GP-1001

*卓越的耐久性
*稳定的性能
*阀门泄漏符合ANSI IV级
*最大减压比(20:1)
*可用手柄轻松调节






GP-1001

仕様

特点 蒸汽,带手柄
类型 活塞导阀型
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型
一次压力 0.1 - 1 MPa
二次压力 0.05 - 0.9 MPa
二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01%或以下
材料 阀体 球墨铸铁
阀门 不锈钢
阀座 不锈钢
活塞、汽缸 黄铜或青铜

备注





Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 290 8.1 1
20A(3/4) 155 290 8.6 2.3
25A(1) 160 305 10.1 4
32A(1-1/4) 190 328 14.1 6.5
40A(1-1/2) 190 328 14.6 9
50A(2) 220 352 20.1 16
65A(2-1/2) 245 362 30.1 25
80A(3) 290 409 35.1 36
100A(4) 330 455 52.6 64



关于流量

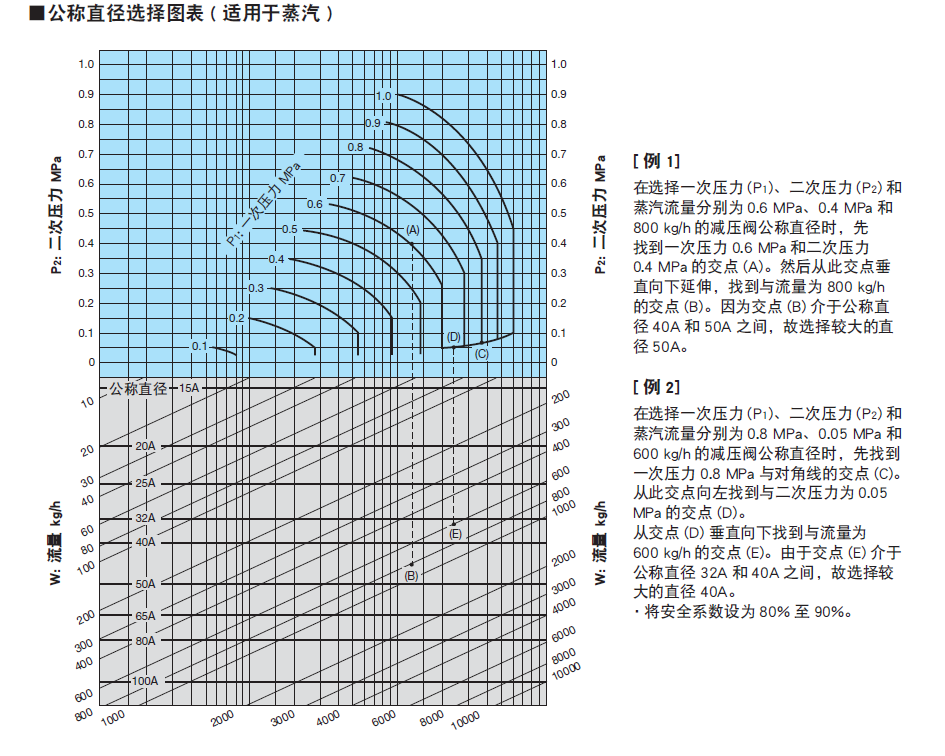

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时,请参见口径选择图表。

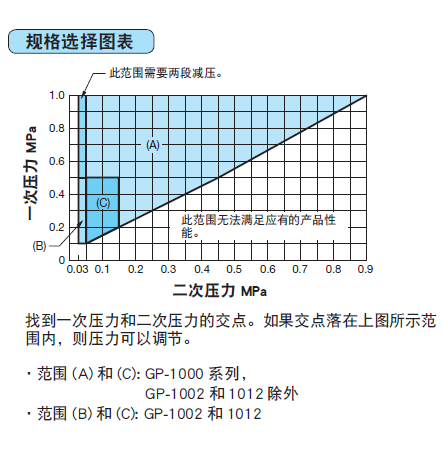

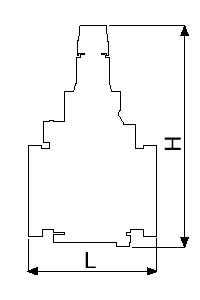

尺寸图

Dimensional drawing
