减压阀/汽水分离器

GP-1010S

* 要部:不锈钢
* 活塞式引导作动型* 超群的耐久性
* 性能稳定
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比(20:1)






GP-1010S

仕様

特点 活塞式 / 活塞和汽缸:不锈钢 / 螺纹型
类型 活塞式引导作动型
仕様 产品种类 导阀式
口径 15A (1/2") - 50A (2")
适用流体 蒸汽
连接方式 JIS Rc 螺纹型
一次压力 0.1 - 1 MPa
二次压力 0.05 - 0.9 MPa
二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
主阀和阀座 不锈钢
导阀和阀座 不锈钢
活塞和汽缸 不锈钢

备注





Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 7.0 1
20A(3/4) 155 285 7.0 2.3
25A(1) 160 300 8.5 4
32A(1 1/4) 190 323 12.0 6.5
40A(1 1/2) 190 323 12.5 9
50A(2) 220 347 18.0 16



关于流量

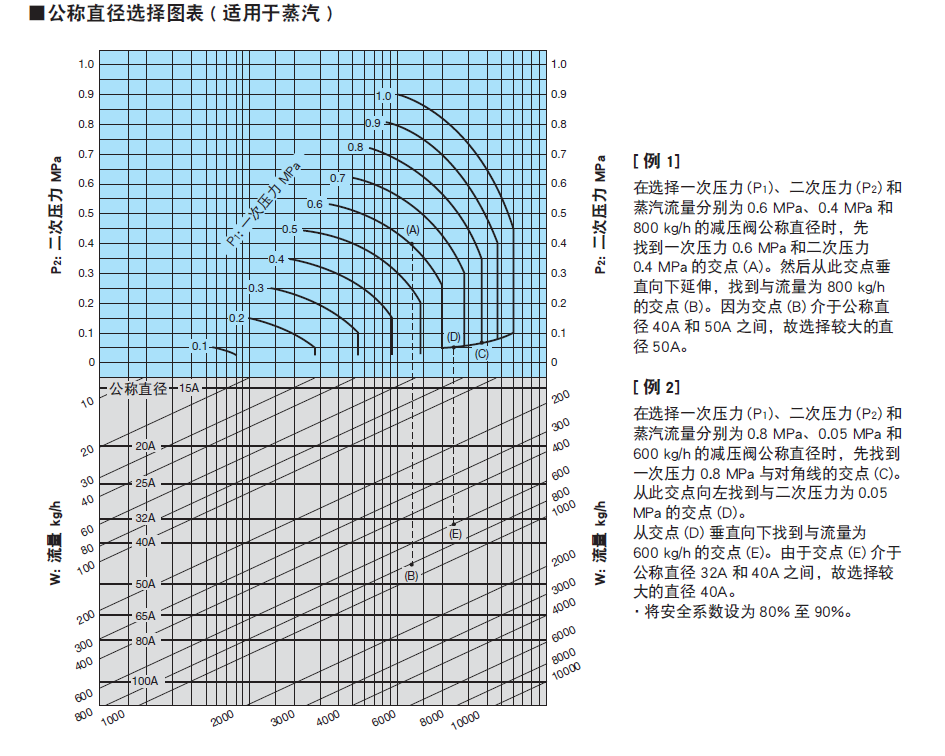

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时,请参见口径选择图表。

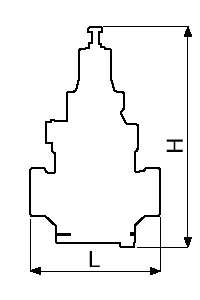

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(1.58 MB)

CAD图纸

(107.55 KB)

产品说明书

(473.26 KB)

产品图纸

(233.30 KB)
