减压阀/汽水分离器
GP-1000AS
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 零泄漏
* 最大减压比 (20:1)
减压阀/汽水分离器
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 零泄漏
* 最大减压比 (20:1)
| 特点 | 全不锈钢材质 | |
|---|---|---|
| 类型 | 活塞导阀型 | |
| 仕様 | 产品种类 | 导阀式 |
| 口径 | 15A (1/2") - 100A (4") | |
| 适用流体 | 蒸汽 | |
| 连接方式 | JIS 10K FF 法兰盘型 | |
| 一次压力 | 0.1 - 1 MPa | |
| 二次压力 | 0.05 - 0.9 MPa | |
| 二次压力可调 | 一次压力(表压)的90%以下 | |
| 最小压差 | 0.05 MPa | |
| 最大减压比 | 20 : 1 | |
| 适用温度 | 最高220℃ | |
| 阀座泄漏 | 额定流量的0.01% 或以下 | |
| 材料 | 阀体 | 不锈钢 |
| 主阀和阀座 | 不锈钢 | |
| 导阀和阀座 | 不锈钢 | |
| 活塞和汽缸 | 不锈钢 | |
| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 15A(1/2) | 150 | 298 | 8.5 | 1 |
| 20A(3/4) | 155 | 298 | 9.0 | 2.3 |
| 25A(1) | 160 | 313 | 10.7 | 4 |
| 32A(1 1/4) | 190 | 336 | 15.0 | 6.5 |
| 40A(1 1/2) | 190 | 336 | 15.5 | 9 |
| 50A(2) | 220 | 360 | 21.0 | 16 |
| 65A(2 1/2) | 245 | 370 | 27.6 | 25 |
| 80A(3) | 290 | 417 | 39.0 | 36 |
| 100A(4) | 330 | 464 | 54.7 | 64 |

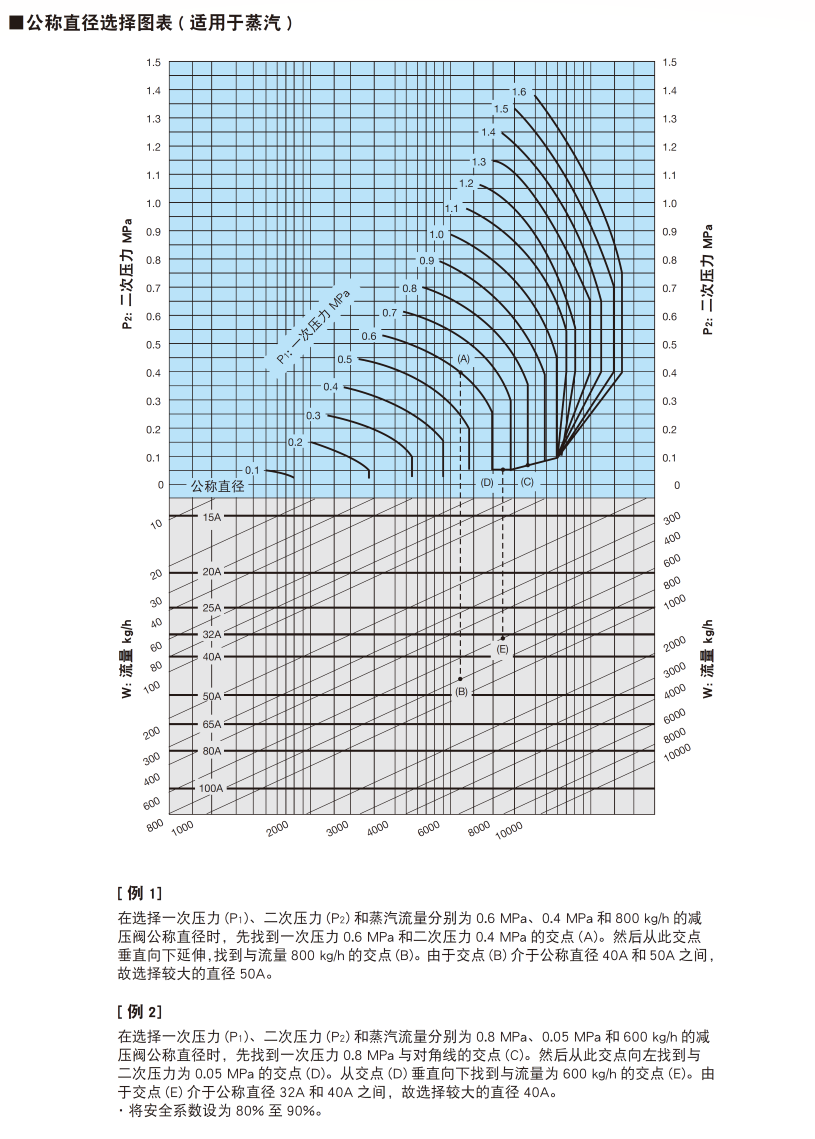

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时，请参见口径选择图表。
GP-1000AS全不锈钢活塞导阀型减压阀
