减压阀/汽水分离器

GP-1200

* 远程气动式
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比 (20:1)






GP-1200

仕様

特点 远程遥控 / 球墨铸铁 / 法兰盘型
类型 远程气动式
仕様 产品种类 导阀式
口径 15A (1/2") - 100A (4")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型
一次压力 0.1 - 1 MPa
二次压力 0.05 - 0.9 MPa
二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高220℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 球墨铸铁
主阀和阀座 不锈钢
导阀和阀座 不锈钢
活塞和汽缸 黄铜或青铜

备注





Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 220 8.0 1
20A(3/4) 155 220 8.5 2.3
25A(1) 160 235 10.0 4
32A(1 1/4) 190 258 14.0 6.5
40A(1 1/2) 190 258 14.5 9
50A(2) 220 282 20.0 16
65A(2 1/2) 245 292 30.0 25
80A(3) 290 339 35.0 36
100A(4) 330 385 52.5 64



关于流量

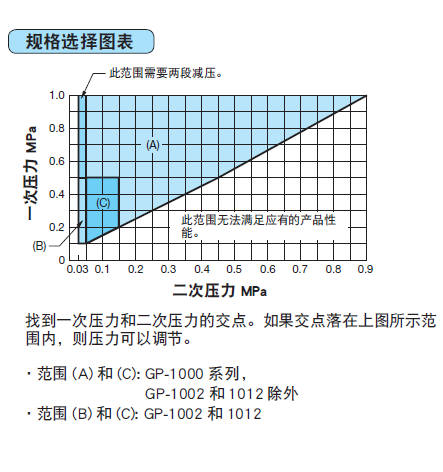

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时,请参见口径选择图表。


尺寸图

Dimensional drawing

Product

Data Download


产品目录

(1.58 MB)


CAD图纸

(92.12 KB)


产品说明书

(640.70 KB)


产品图纸

(670.70 KB)
