减压阀/汽水分离器
GP-1210S
* 远程气动式
* 要部：不锈钢
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比 (20:1)
减压阀/汽水分离器
* 远程气动式
* 要部：不锈钢
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 阀门泄漏量符合 ANSI 4 级
* 最大减压比 (20:1)
| 特点 | 远程遥控 / 活塞和汽缸：不锈钢 / 螺纹型 | |
|---|---|---|
| 类型 | 远程气动式 | |
| 仕様 | 产品种类 | 导阀式 |
| 口径 | 15A (1/2") - 100A (4") | |
| 适用流体 | 蒸汽 | |
| 连接方式 | JIS Rc 螺纹型 | |
| 一次压力 | 0.1 - 1 MPa | |
| 二次压力 | 0.05 - 0.9 MPa | |
| 二次压力可调 | 一次压力(表压)的90%以下 | |
| 最小压差 | 0.05 MPa | |
| 最大减压比 | 20 : 1 | |
| 适用温度 | 最高220℃ | |
| 阀座泄漏 | 额定流量的0.01% 或以下 | |
| 材料 | 阀体 | 球墨铸铁 |
| 主阀和阀座 | 不锈钢 | |
| 导阀和阀座 | 不锈钢 | |
| 活塞和汽缸 | 不锈钢 | |
| Size | L (mm) | H (mm) | Weight (kg) | Cv value |
|---|---|---|---|---|
| 15A(1/2) | 150 | 220 | 7.0 | 1 |
| 20A(3/4) | 155 | 220 | 7.0 | 2.3 |
| 25A(1) | 160 | 235 | 8.5 | 4 |
| 32A(1 1/4) | 190 | 258 | 12.0 | 6.5 |
| 40A(1 1/2) | 190 | 258 | 12.5 | 9 |
| 50A(2) | 220 | 282 | 18.0 | 16 |

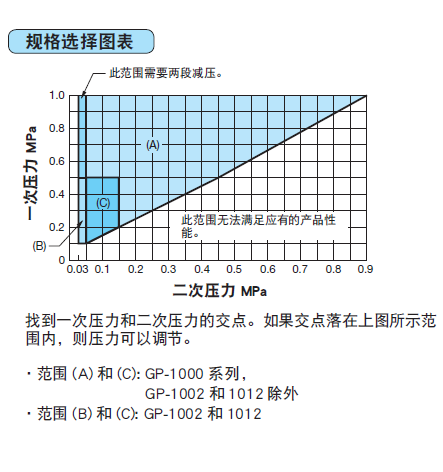

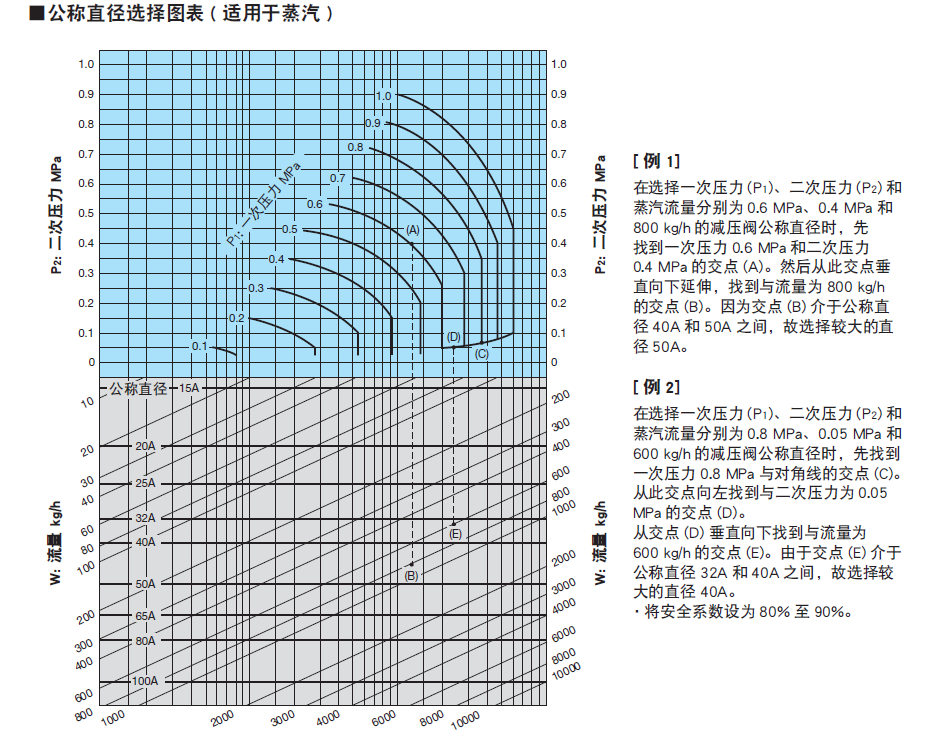

一次压力为 0.6MPa 或以上、且减压比超过 10:1 时，请参见口径选择图表。
GP-1210S远程气动式遥控减压阀
