减压阀/汽水分离器

GP-1010T

* 用于气体
* 活塞式引导作动型
* 超群的耐久性
* 性能稳定
* 零泄漏
* 最大减压比 (20:1)






GP-1010T

仕様

特点 活塞式 / 用于气体 / 螺纹型
类型 活塞式引导作动型
仕様 产品种类 导阀式
口径 15A (1/2") - 50A (2")
适用流体 空气和其它非危险性流体
连接方式 JIS Rc 螺纹型
一次压力 0.1 - 1 MPa
二次压力 0.05 - 0.9 MPa
最高温度 80 ℃
二次压力可调 一次压力(表压)的90%以下
最小压差 0.05 MPa
最大减压比 20 : 1
适用温度 最高80℃
阀座泄漏
材料 阀体 球墨铸铁
主阀和阀座 丁腈橡胶和不锈钢
导阀和阀座 丁腈橡胶和不锈钢
活塞和汽缸 黄铜或青铜

备注



Enter a value in the following field for a calculation of flow rate.


Application:
Temperature:  degree(C)
* Fill in only when you have selected Air.
Inlet pressure:  MPa
Reduced pressure:  MPa

* Whenever you change values, be sure to click on the "Calculate" button.
Capacity may vary according to the installation condition.
Please contact the international Dept. when placing an order.



Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 7.0 1.5
20A(3/4) 155 285 7.0 2.3
25A(1) 160 300 8.5 4
32A(1 1/4) 190 323 12.0 6.5
40A(1 1/2) 190 323 12.5 9
50A(2) 220 347 18.0 16

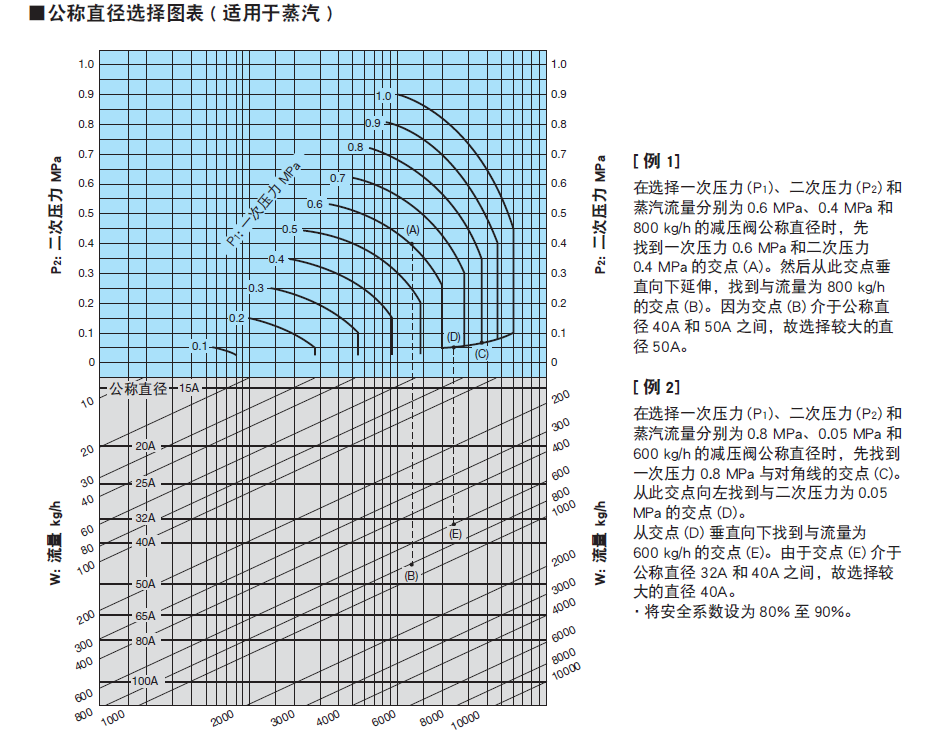

关于流量

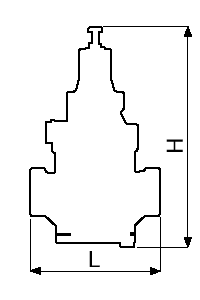

尺寸图

Dimensional drawing


Product

Data Download

产品目录

产品目录

(806.50 KB)

CAD图纸

CAD图纸

(107.65 KB)

CAD图纸

产品说明书

(492.59 KB)

产品图纸

产品图纸

(223.59 KB)
