减压阀/汽水分离器

GD-30

* 直动式
* 小型,轻巧,设计先进
* 具有超群的性能和耐久性
* 装有手柄,便于调节
* 内置过滤网防御垃圾问题






GD-30

仕様

特点 直动式 / 青铜 / 螺纹型
类型 直动式
仕様 产品种类 直动式
口径 15A (1/2") - 50A (2")
适用流体 蒸汽
连接方式 JIS Rc / NPT 螺纹型
一次压力 Max. 1.7 MPa
二次压力 0.02 - 1 MPa (*)
最小压差 0.05 MPa
最大减压比 10 : 1
适用温度 最高210℃
阀座泄漏 额定流量的0.01% 或以下
材料 阀体 青铜
阀门和阀座 不锈钢
波纹管 磷青铜

备注

* 二次压力
A: 0.02-0.1 MPa
B: 0.05-0.4 MPa
C: 0.35-1.0 MPa


尺寸(mm)和重量(kg)
Size L (mm) H (mm) Weight (kg)
15A(1/2) 80 191 1.9
20A(3/4) 85 191 1.9
25A(1) 95 191 2.0
40A(1-1/2) 140 307 10.1
50A(2) 150 307 10.4

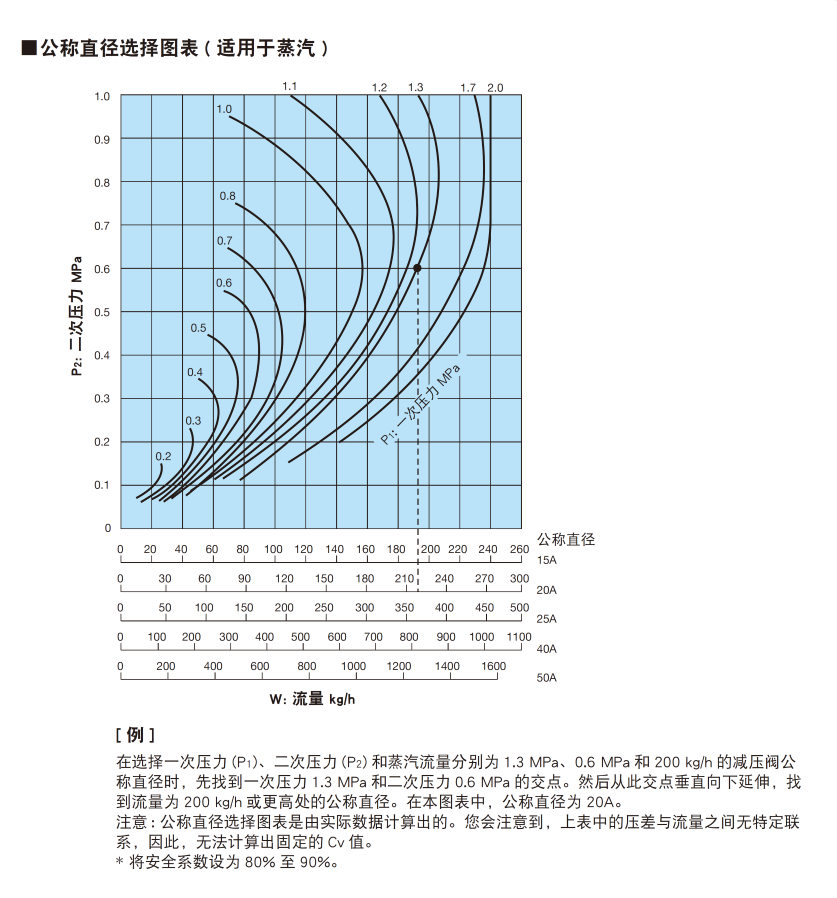

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

产品目录

(1.10 MB)

CAD图纸

CAD图纸

(47.17 KB)

CAD图纸

产品说明书

(868.73 KB)

产品图纸

产品图纸

(289.92 KB)
