安全阀和泄压阀

AL-140

* 采用全不锈钢材质,具有超群的耐久性
* 结构简单,便于维护
* 容易调节






AL-140

仕様

特点 扬程式 / 螺丝型 / 不锈钢 / 封闭式
类别 安全泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽、空气、冷水和热水、油、其它非危险性流体
连接方式 JIS Rc 螺丝型
工作压力 0.05 - 1 MPa
压力范围 0.05 - 1.0 MPa 请参见设置压力范围表。
适用温度 最高220℃ (*)
材料 阀体 不锈钢
弹簧箱 不锈钢
阀瓣和阀座 不锈钢 (SCS14A)

备注

* 用于水、油等液体时,最高温度为 150°(C)。


尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 34 40 0.7
20A(3/4) 38 42 0.8
25A(1) 43 51 1.1
32A(1 1/4) 50 61.5 1.8
40A(1 1/2) 60 64 2.8
50A(2) 75 76 4.7

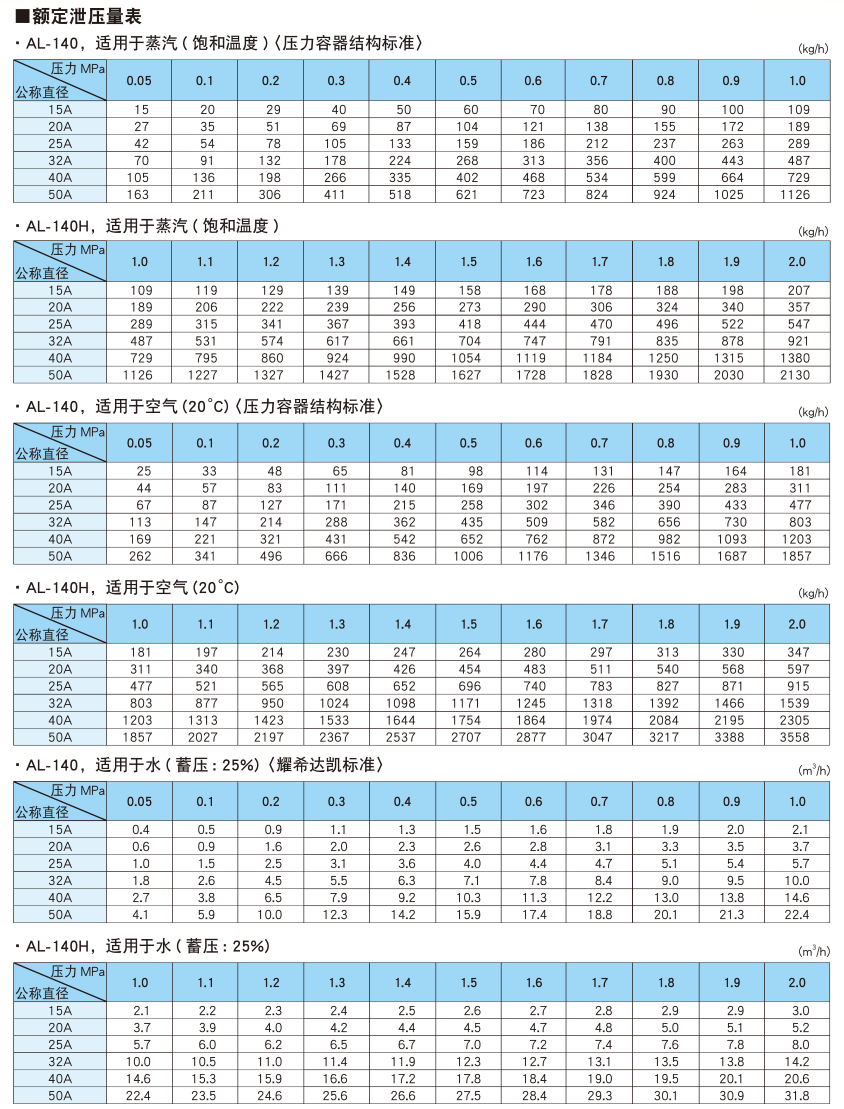

关于流量

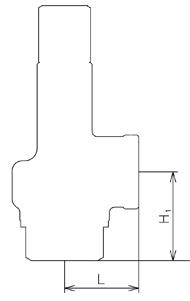

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(1.08 MB)

CAD图纸

(130.43 KB)

产品说明书

(271.34 KB)

产品图纸

(92.44 KB)
