安全阀和泄压阀

AL-301

* 结构简单，便于维护
* 容易调节
* 要部：不锈钢






AL-301

仕様

特点 扬程式 / 法兰盘型 / 球墨铸铁 / 阀内件 SUS
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型,JIS 16K FF 法兰盘型
工作压力 0.05 - 1.6 MPa
压力范围 0.05 - 1.6 MPa 请参见设置压力范围表。
适用温度 最高220℃
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁
阀门 不锈钢
阀座 不锈钢

备注



尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 90 108 4.7
20A(3/4) 90 108 5
25A(1) 90 108 6.2
32A(1 1/4) 91 115 8.6
40A(1 1/2) 91 115 8.8
50A(2) 105 132 12.6

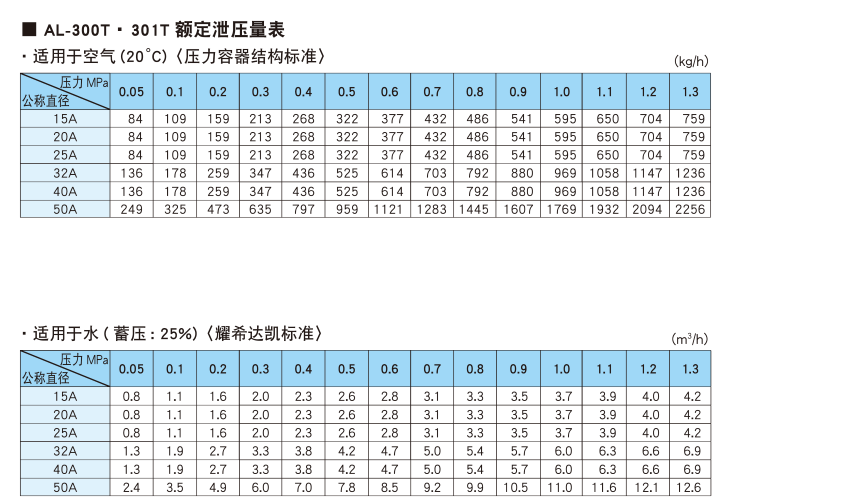

关于流量



尺寸图

Dimensional drawing
