安全阀和泄压阀

AL-250R

* 采用全不锈钢材质，具有超群的耐久性
* 结构简单，便于维护* 结构独特，尤其适用于泄压阀
* 对于由连续泄压而产生的背压变化，也能保持操作稳定
* 可以用手柄轻松地改变设定压力






AL-250R

仕様

特点 比例式 / 螺丝型 / 不锈钢 / 带手柄
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 冷水和热水、油、其它非危险性流体
连接方式 JIS Rc 螺丝型
工作压力 0.05 - 1 MPa
压力范围 0.05 - 1.0 MPa 请参见设置压力范围表。
适用温度 最高120℃
材料 阀体 不锈钢
弹簧盒 铸造不锈钢
阀门 不锈钢
阀座 不锈钢

备注



尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 34 41 0.9
20A(3/4) 38 45 1.1
25A(1) 43 51.5 1.4
32A(1 1/4) 50 63.5 2.5
40A(1 1/2) 60 68.5 3.7
50A(2) 75 80 6.0

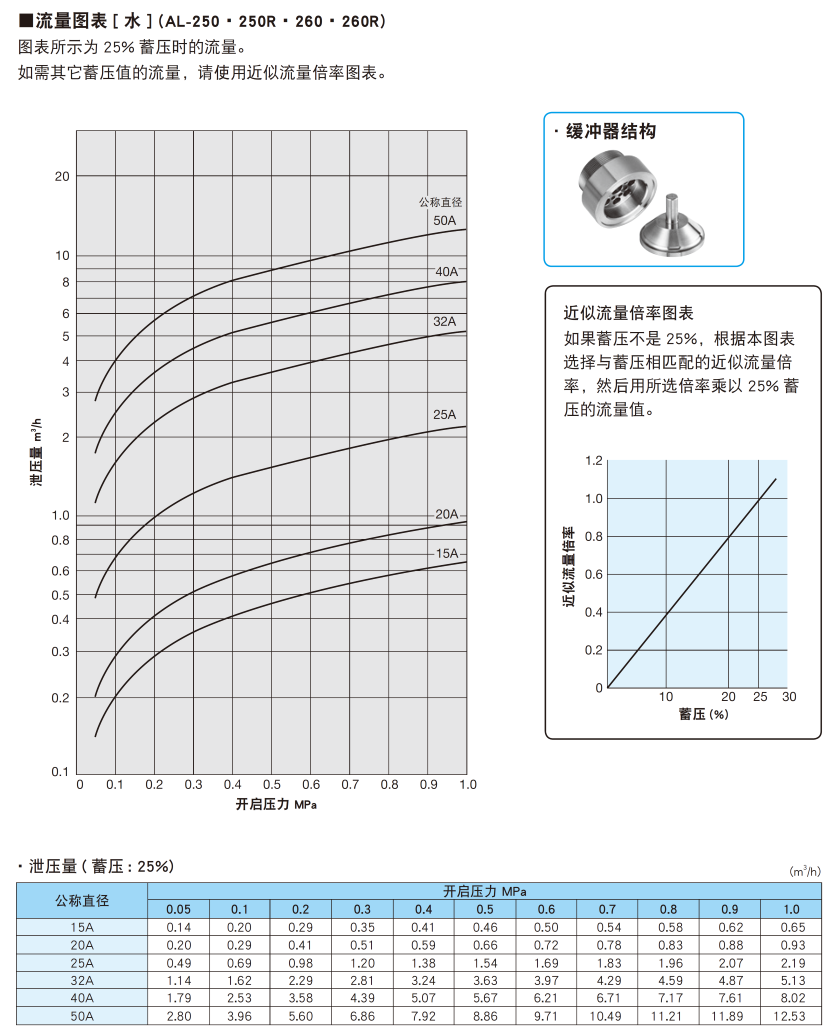

关于流量

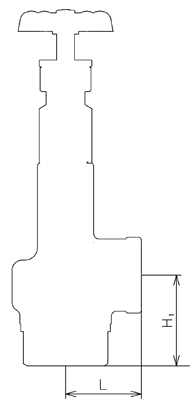

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(608.58 KB)

CAD图纸

(202.03 KB)

产品说明书

(263.07 KB)

产品图纸

(139.06 KB)
