安全阀和泄压阀

AL-260

* 结构简单,便于维护
* 结构独特,尤其适用于泄压阀
* 对于由连续泄压而产生的背压变化,也能保持操作稳定






AL-260

仕様

特点 比例式 / 螺丝型 / 青铜 / 封闭式
类别 泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 冷水和热水、油、其它非危险性流体
连接方式 JIS Rc 螺丝型
工作压力 0.05 - 1 MPa
压力范围 0.05 - 1.0 MPa 请参见设置压力范围表。
适用温度 最高120℃
材料 阀体 铸青铜
弹簧盒 铸青铜
阀门 不锈钢
阀座 不锈钢

备注




尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 34 41 0.7
20A(3/4) 38 45 0.9
25A(1) 43 51.5 1.2
32A(1 1/4) 50 63.5 1.9
40A(1 1/2) 60 68.5 2.8
50A(2) 75 80 4.9

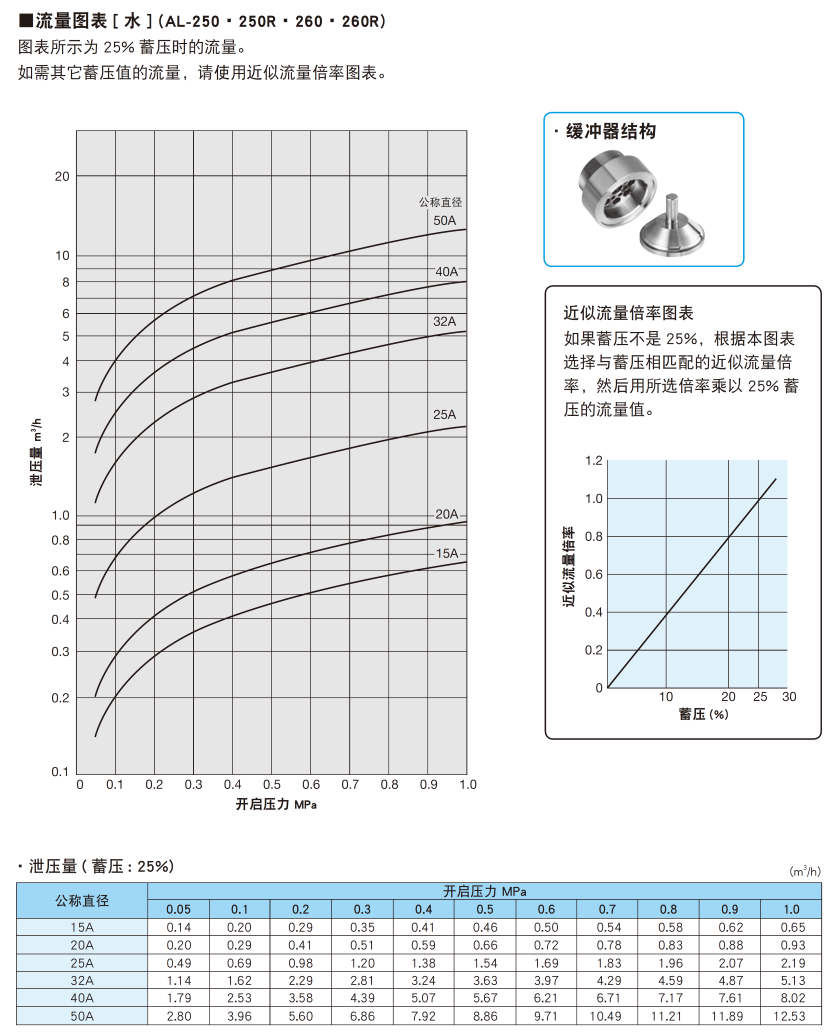

关于流量



尺寸图

Dimensional drawing

Product

Data Download

产品目录

(958.24 KB)

CAD图纸

(52.33 KB)

产品说明书

(263.07 KB)

产品图纸

(96.87 KB)
