安全阀和泄压阀

AL-31H

* 采用全不锈钢材质，具有超群的耐久性
* 小型，轻巧
* 结构简单，便于维护
* 最高设定压力：2.0MPa






AL-31H

仕様

特点 扬程式 / 法兰盘型 / 不锈钢 / 最高 2.0MPa
类别 安全泄压阀
仕様 产品种类 安全阀/泄压阀
口径 15A (1/2") - 50A (2")
适用流体 蒸汽、空气、油、冷水和热水、其它非危险性流体
连接方式 JIS 16K RF 法兰盘型,JIS 20K RF 法兰盘型
工作压力 1 - 2 MPa
压力范围 1.0 - 2.0 MPa
适用温度 最高220℃ (*)
材料 阀体 铸造不锈钢
弹簧盒 铸造不锈钢
阀门 不锈钢
阀座 不锈钢

备注

* 用于水、油等液体时，最高温度为 150°(C)。

尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 73 72 3.4
20A(3/4) 77 74 4.5
25A(1) 91 87 6.6
32A(1 1/4) 96 92 8.3
40A(1 1/2) 114 100 11.7
50A(2) 116 107 18

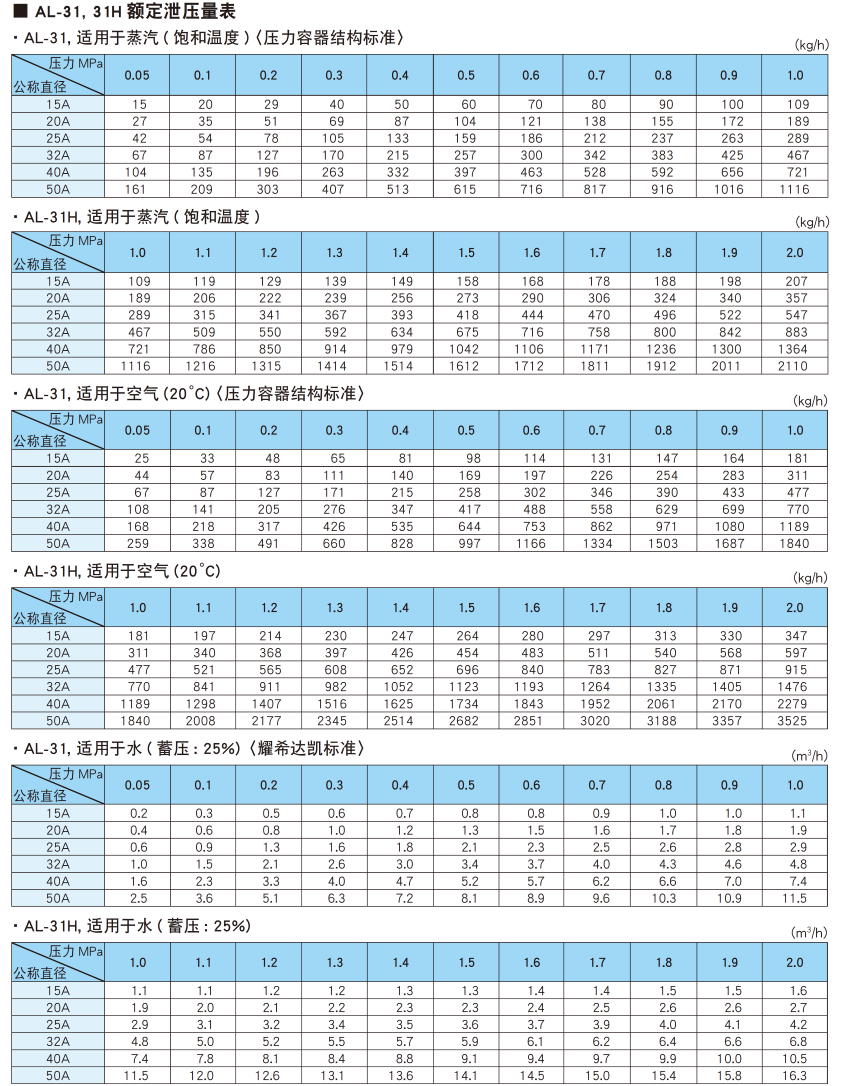

关于流量



尺寸图

Dimensional drawing

Product

Data Download

产品目录

(592.93 KB)

CAD图纸

(74.27 KB)

产品图纸

(217.02 KB)
