安全阀和泄压阀

AL-5

* 符合 JIS 标准
* 采用限制结构，防止意外的压力调节






AL-5

仕様

特点 扬程式 / 法兰盘型 / 球墨铸铁 / 杠杆式
类别 泄压阀
类型 扬程式
仕様 产品种类 安全阀/泄压阀
口径 20A (3/4") - 50A (2")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型,JIS 16K FF 法兰盘型 (*)
工作压力 0.05 - 1.5 MPa
压力范围 0.05 - 1.5 MPa
适用温度 最高220℃
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁
阀门 不锈钢
阀座 不锈钢

备注

* 工作压力超过 1.0MPa 时，采用 JIS 16K FF 法兰盘型。

尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
20A(3/4) 90 75 7
25A(1) 95 90 7
32A(1 1/4) 100 95 9.5
40A(1 1/2) 110 105 11
50A(2) 115 110 15

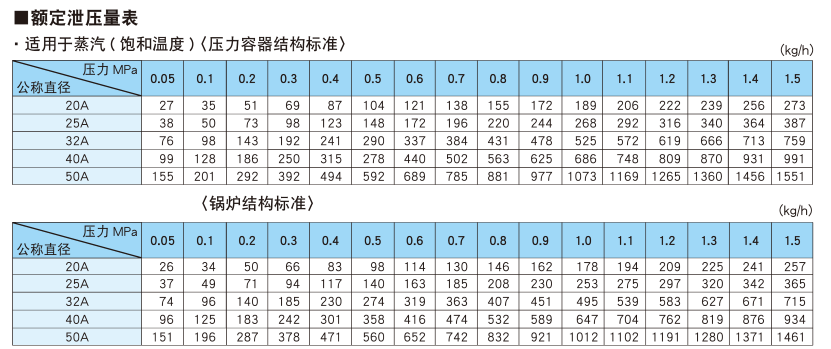

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(691.53 KB)

CAD图纸

(84.62 KB)

产品图纸

(219.12 KB)
