安全阀和泄压阀

AL-6

* 符合 JIS 标准
* 可以用杠杆执行泄压试验






AL-6

仕様

特点 扬程式 / 法兰盘型 / 球墨铸铁 / 杠杆式
类别 泄压阀
类型 扬程式
仕様 产品种类 安全阀/泄压阀
口径 65A (2-1/2") - 6A (1/8")
适用流体 蒸汽
连接方式 JIS 10K FF 法兰盘型,JIS 16K FF 法兰盘型(*2)
工作压力 0.05 - 1.5 MPa
压力范围 0.05 - 1.5 MPa (*1)
适用温度 最高220℃
材料 阀体 球墨铸铁
弹簧盒 球墨铸铁
阀门 铸造不锈钢
阀座 铸造不锈钢

备注

*1 150A 的最高工作压力为 0.8MPa。
*2 工作压力超过 1.0MPa 时为 JIS 16K FF 法兰盘型。

尺寸(mm)和重量(kg)
Size L (mm) H1 (mm) Weight (kg)
65A(2 1/2) 120 120 20.2
80A(3) 130 130 (132) 24
100A(4) 160 150 (152) 44
125A(5) 200 205 (207) 88
150A(6) 210 215 (217) 113

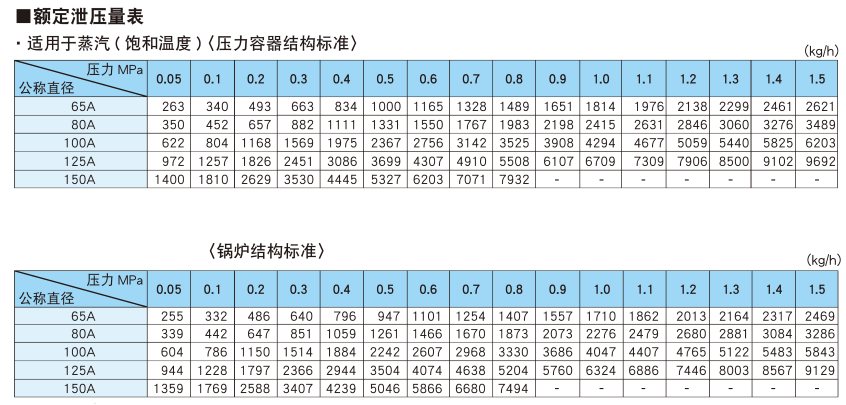

关于流量




尺寸图

Dimensional drawing

Product

Data Download

产品目录

(784.50 KB)

CAD图纸

(129.60 KB)

产品说明书

(332.32 KB)

产品图纸

(779.17 KB)
