安全阀和泄压阀
AF-5
* 小型，轻巧
* 采用防腐材料，具有超群的耐久性
* 可提供中国TS认证产品。
安全阀和泄压阀
* 小型，轻巧
* 采用防腐材料，具有超群的耐久性
* 可提供中国TS认证产品。
| 特点 | 全量式 / 螺丝型 / 青铜 / 开放式 | |
|---|---|---|
| 类别 | 泄压阀 | |
| 类型 | 全量式 | |
| 仕様 | 产品种类 | 全量式安全阀 |
| 口径 | 20A (3/4") - 50A (2") | |
| 适用流体 | 蒸汽、空气、其它非危险性流体 | |
| 连接方式 | 入口: JIS R 螺丝型, 出口: JIS Rc 螺丝型 | |
| 工作压力 | 0.1 - 1.6 MPa (0.1～1.6(蒸汽压力规格为2.0)MPa(空气时到1.1MPa为止)) | |
| 最高温度 | 220 ℃ | |
| 材料 | 阀体 | 铸青铜 |
| 弹簧盒 | 铸青铜 | |
| 阀瓣 | 不锈钢 | |
| 阀座 | 不锈钢 | |
* 下订单时，请告知设定压力，使用流体介质。
* 特别用于蒸汽时，请告知用于压力容器规格或用于锅炉构造规格。

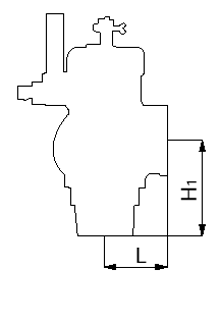

| Size (Inlet x Throat x Outlet) | L | H1 | 重量 |
|---|---|---|---|
| 20A(R1 x 15 x Rc1) | 38 | 61 | 1.24 |
| 25A(R1-1/4 x 19 x Rc1-1/4) | 45 | 70 | 1.88 |
| 32A(R1-1/2 x 24 x Rc1-1/2) | 52 | 80 | 2.62 |
| 40A(R2 x 30 x Rc2) | 65 | 98 | 5.1 |
| 50A(R2-1/2 x 38 x Rc2-1/2) | 77 | 121 | 8.4 |
* 公称尺寸与连接尺寸不同。
AF-5S全量式青铜泄压阀
