安全阀和泄压阀

AF-5S

* 小型，轻巧
* 采用防腐材料，具有超群的耐久性
* 全不锈钢材质






AF-5S

仕様

特点 全量式 / 螺丝型 / 不锈钢 / 开放式
类别 泄压阀
类型 全量式
仕様 产品种类 全量式安全阀
口径 20A (3/4") - 50A (2")
适用流体 蒸汽、空气、其它非危险性流体
连接方式 一次压力:JIS R 螺丝型,二次压力:JIS Rc 螺丝型
工作压力 0.1 - 1 MPa
压力范围 0.1 - 1.0 MPa
适用温度 最高220℃
材料 阀体 铸造不锈钢
弹簧盒 铸造不锈钢
阀门 不锈钢
阀座 不锈钢

备注



尺寸(mm)和重量(kg)
Size (Inlet x Throat x Outlet) L (mm) H1 (mm) Weight (kg)
20A(R1 x 15 x Rc1) 40 62 1.65
25A(R1-1/4 x 19 x Rc1-1/4) 47 70 2.35
32A(R1-1/2 x 24 x Rc1-1/2) 52 79 2.9
40A(R2 x 30 x Rc2) 65 98 5.3
50A(R2-1/2 x 38 x Rc2-1/2) 77 121 9.2

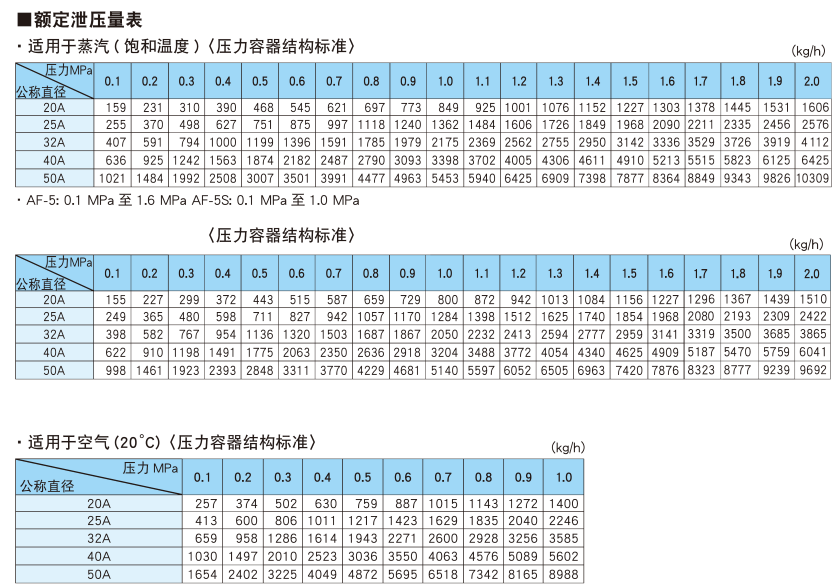

关于流量

* 公称尺寸与连接尺寸不同。

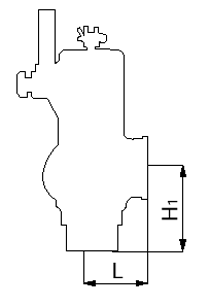

尺寸图

Dimensional drawing

Product

Data Download

产品目录

(1.22 MB)

CAD图纸

(81.12 KB)

产品图纸

(125.35 KB)
