安全阀和泄压阀

AF-1

* 全量设计，确保大容量
* 阀内件经过精密加工和热处理，性能可靠






AF-1

仕様

特点 全量式 / 螺丝型 / 球墨铸铁 / 杠杆式
类别 泄压阀
仕様 产品种类 全量式安全阀
口径 20A (3/4") - 50A (2")
适用流体 蒸汽
连接方式 Inlet:JIS R 螺丝型,Outlet:JIS Rp 螺丝型
工作压力 0.18 - 1.6 MPa
压力范围 0.18 - 1.6 MPa 有关压力范围，请与我们联系。
适用温度 最高220℃
材料 阀体 球墨铸铁
阀门 不锈钢
阀座 不锈钢

备注



尺寸(mm)和重量(kg)
Size (Inlet x Throat x Outlet) L(mm) H1(mm) Weight(kg)
20A(R1 x 15 x Rp1) 47 67 3
25A(R1-1/4 x 19 x Rp1-1/4) 50 79 4.2
32A(R1-1/2 x 26 x Rp1-1/2) 62 92 7.2
40A(R2 x 30 x Rp2) 70 108 10.5
50A(R2-1/2 x 38 x Rp2-1/2) 89 123 18.5

* 尺寸与螺丝连接的尺寸不同。

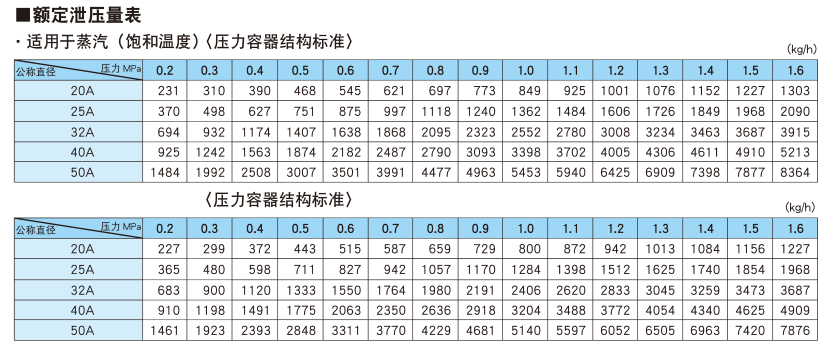

关于流量




尺寸图

Dimensional drawing
